| 功率分析儀測量方法

| 概述

本測試方法的目的是確定相關產品模式下的功率，該模式是持續或者有限持續時間的。當功率水平恒定或者在不確定周期時間的規則系列中有幾種功率水平，則模式被認為是持續的。

| 產品的準備

本標準中的測試將在單個產品上進行。

除與本標準和/或相關產品性能標準的要求相沖突外，應按照使用說明制備和設置產品。如果沒有可用的使用說明，則應使用出廠設置或者默認設置?；蛘呷绻麤]有這些設置指示，則應按照提供的條件進行測試。

選擇產品并準備好進行測試后，應遵循下列步驟并記錄在測試報告中

--  從包裝中移出產品（如果適用）

--  閱讀使用說明書并根據這些說明書設置產品

--  確定產品是否包含影響測量結果的傳感器，例如環境光傳感器。

| 程序

| 概述

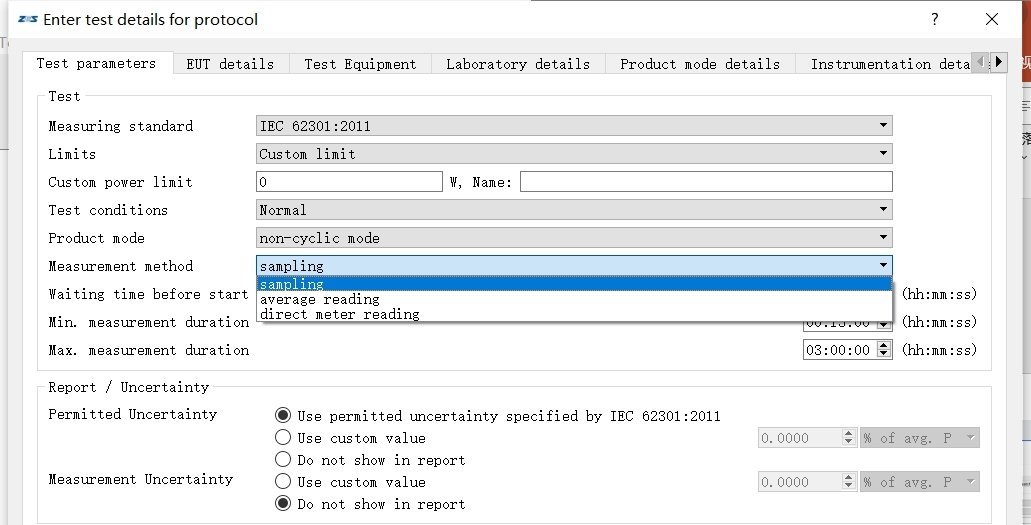

在本標準內，功耗應按如下確定

--  采樣法：在整個測量周期內，使用儀器以固定的間隔記錄功率測量值。采樣法是本標準下所有模式和產品類型的S選測量方法。對于功率以周期性變化或不穩定的模式，或?qū)τ谟邢蕹掷m(xù)模式，采樣法是本標準允許的W一測量方法。

--  平均讀數法：在功率值穩定且模式穩定的情況下，通過在指定周期內平均儀器功率讀書或通過累積記錄指定周期內的能量消耗并除以時間

--  直接儀表讀數法：在功率值穩定且模式穩定，通過記錄儀器功率讀數

| 采樣法

當電源不穩定（周期或不穩定）或者模式是有限持續時，應使用此方法。在模式穩定時，也提供了Z快的測試方法。當然，它也可以用于所有模式，并且是本國際標準下所有測量的推薦方法。如果對產品的性能或模式的穩定性有任何疑問，則應使用本方法。

將產品連接到電源和功率測量儀器。選擇要測量的產品模式（這可能需要一系列的操作，包括等待產品自動進入所需模式）并開始記錄功率。功率讀數和其他關鍵參數如電壓、電流，應在規定的不超過1s的Z小周期內等間隔記錄。

注：建議在不穩定的負載或者存在任何規則或不規則波動的情況下，以0.25s或者更快的速度等間隔采集數據。

如果在某模式中功率損耗不是周期性的，則按以下方式評估平均功率

--  產品應通電不少于15分鐘，這是總周期；

--  來自總周期前三分之一的數據總是被丟棄，總周期后三分之二記錄的數據用于確定穩定性；

--  穩定性的建立取決于總周期后三分之二記錄的平均功率。對于≤1W的輸入功率，當通過整個周期后三分之二的所有功率讀數的線性回歸具有小于10mW/h的斜率時，建立穩定性。對于大于1W的輸入功率，當通過整個周期后三分之二的所有功率讀數的線性回歸具有小于每小時的測量輸入功率的1%的斜率時，建立穩定性。

--  如果15分鐘的總周期不能滿足上述穩定性標準，則總周期延長，直達達到上述相關標準（在周期的后三分之二）

--  一旦達到穩定性，結果即為總周期的后三分之二期間消耗的平均功率。

注：如果在3個小時的總周期內無法實現穩定性，應評估原始數據以查看是否存在任何周期性或循環性模式。

已知的模式（根據使用說明、規范或測量）為非周期性且功耗變化則應記錄足夠長的時間，以便在總周期的后三分之二期間獲取的所有數據點的累計平均值落在±0.2%的范圍內。測試此類模式時，總周期時間不得小于60分鐘。

當模式的功率損耗是周期性（如在幾分鐘或幾小時內功率狀態規則序列變化）時，對至少四個完整周期的平均功率進行評估如下：

--  產品的初始運行時間應不少于10分鐘，此期間的數據不用于評估產品的功耗。

--  然后將產品通電一段時間足以包括兩個比較周期，其中每個比較周期不少于兩個周期，并且具有不少于10分鐘的持續時間（比較周期必須包含相同數量的周期）；

--  計算每個比較周期的平均功率。

--  以小時計算每個比較周期的時間中點。

--  穩定性建立當兩個比較周期之間的功率差除以比較周期中點的時間差的斜率具有小于

10mW/h，對于輸入功率≤1W的產品

對于輸入功率大于1W的產品，則為每小時實測輸入功率的1%。

--  如果上述穩定性標準不滿足，則在每個比較周期中均等地添加額外的周期，直至達到上述相關標準；

--  一旦達到穩定性，則將功率確定為來自兩個比較周期的所有讀書的平均值。

當周期不穩定或不規則時，應測量足夠數據以充分表征模式的功耗（建議至少10個周期）

注：在所有情況下，建議以圖形形式表示數據記錄期間的功率，以協助建立任何預熱器、循環模式、不穩定期和穩定期。

已知的模式（根據使用說明、規范或測量）為有限持續時間應記錄其整個持續時間。此類模式的結果應報告為能耗和持續時間，并注明模式為有限持續時間。

注：在進行上述測試時記錄數據之前產品無需等待Z小的運行啟動時間。

對于在常規圖案中已出現一系列單獨產品模式的產品，應根據本條款和圖案文件中每個模式的已知順序和持續時間確定每個模式的功率水平。
