發布時間：2022年4月27日 作者：德國GMC-I高美測儀（上海電勵士）
無間隙測量
高精度功率分析儀在更嚴格地監測電氣設備的能耗和效率的過程中，不斷采用新的標準和程序(例如SPECpower_ssj2008、IEC62301、EN50564)，以便對來自不同制造商的產品進行公正的比較。---無間隙測量儀器
無論是辦公室計算機、服務器或家用電器，相同的原則都適用：該過程始終需要對能耗進行長期分析，同時考慮所有相關的操作狀態。Z小負載 (例如待機功耗)和滿負載之間的差異可能是非常巨大的，這使得精確測量極具挑戰性(詳情請聯系我們獲取“測量待機功耗和能源效率”應用報告)。

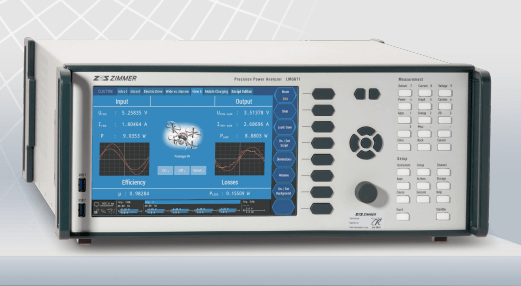

某些測量需求必須執行超過幾個小時，而且沒有間隙。選擇足夠高的測量量程，可以避免量程改變及其引起的不可避免的數據丟失。LMG600系列功率分析儀的高基本精度確保精確的測量結果,即便是接近量程的下限時。
精確測量——由于Z小的延遲誤差---PTP型傳感器
現代變頻器中用于提高效率的快速開關半導體會產生極其陡峭的電壓邊緣。由此產生的電容電流對電機的軸承和絕緣造成應力，——這可能導致過早失效。
電機濾波器(例如dU/dt濾波器)會衰減陡峭的電壓梯度,盡管它們本身由于濾波器自身頻率(通常>100kHz)的瞬態震蕩而產生功率損失。LMG600功率分析儀的寬頻率范圍和電流、電壓之間的極小延遲允許在此頻率下對濾波器進行極其精確的功率損耗測量，包含低功率因數下的測量.這也適用于Z高10 MHz的高頻功率測量，這要求電流、電壓通道設計成Z小的延遲誤差。在LMG600上此誤差小于3ns，這相當于在50Hz時的雖然LMG600在電壓和電流方面都提供W與倫比的動態量程，總有一些應用在測量量程方面具有非凡的要求。
無論您是測量幾百安的電流還是幾千伏的電壓，我們都有合適的解決方案。我們提供廣泛的電流和電壓傳感器,與LMG600高精度功率分析儀W美配合使用，擴展儀器測量量程到所需范圍。我們的即插即測量系列傳感器配備了總線系統,實現了LMG600的自動設置，這允許功率分析儀自動讀取和使用所有重要的參數，如精確的變比、延遲補償變量、Z后一次校準日期和傳感器的類型等。
此外,傳感器由LMG600功率分析儀供電，不再需要單獨的供電電源。使用即插即測量傳感器，客戶無需微調來提高測量結果。傳感器測量和直接測量沒有區別。
當然，LMG600同樣可以使用市面上的第三方電流傳感器。相角誤差小于1μ弧度。這使LMG600 Z適合測量變壓器、扼流圈、電容器和超聲波發生器等的小相角時的功率損耗。不需要額外的選件和調整，LMG600標準配置已經完Q能夠執行這些任務。通常使用電流、電壓互感器測量大功率電路?？梢孕Ｕ@些互感器的相角以提高測量精度。
