功率分析儀在電動汽車應用：

隨著電動汽車的普及，電動汽車充電站正在激增。有許多充電站等工作場所也越來越多。已經有可提供高達 350 kW 的充電站。客戶需要能夠依賴傳輸?shù)闹绷髂芰繙y(cè)量的準確性，因?yàn)橄牡哪芰颗c計費之間存在直接聯系。

2020 年初，德國標準組織 VDE 與功率分析領域的技術L導者之一 Zes Zimmer 進行了接洽，該組織致力于確保對電動汽車充電站中使用的直流電表進行適當?shù)尿?yàn)證、校準和認證。 Zes Zimmer 功率分析儀已經提供了可精確測量高達 32 A 的儀器，但對于范圍為數百千瓦的大型裝置，要求測量更大的電流，在幾百安培的范圍內。這需要使用外部電流傳感器。

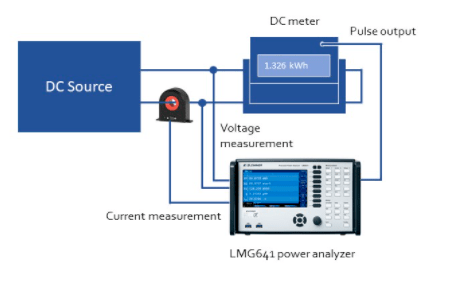

 Zes Zimmer LMG641 功率分析儀的測量設置

上圖顯示了使用 Zes Zimmer LMG641 功率分析儀和 Danisense 的外部 DS600 電流檢測傳感器的測量設置。為了校準直流電表，電源由精密 PSU 生成，并同時饋入電表和參考功率分析儀。

此外，電能表的脈沖輸出連接到 LMG600 的外部周期輸入，允許分析儀將電壓、電流、功率和能量的測量周期與電能表的脈沖同步。由于外部周期輸入以超過 5 MHz 的頻率進行采樣，因此將可靠且精確地捕獲脈沖。

一旦脈沖間隔與功率分析儀的測量周期同步，就可以記錄它們的長度。結合使用高度穩定和準確的直流電源，可以簡單地驗證間隔的準確性，從而簡單地驗證計算的能量。Zes Zimmer 的 LMG600 功率分析儀允許定制 GUI 以模擬特定應用。該 GUI 可以從內置腳本編輯器中獲取值，并僅顯示與應用程序相關的參數。圖 2 顯示了一個示例。

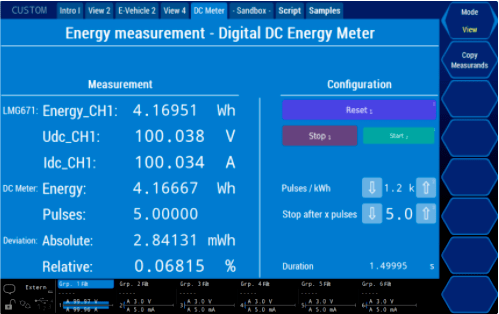

圖形用戶界面示例

就其本身而言，LMG600 系列功率分析儀可在 500 μA 至 32 Arms 的電流輸入范圍內提供準確的直流測量。為了擴展這個電流輸入范圍，Zes Zimmer 與 Danisense 合作?；诹阃吭?，Danisense 電流傳感器可提供低至 1 ppm 的測量精度，Zes Zimmer LMG600 功率分析儀和 Danisense DS600 的組合形成了一個高精度且易于使用的校準測試系統。

有許多不同類型的電流測量技術，從基本的分流器和霍爾效應器件到更復雜的系統。決定因素通常是所需的精度，簡單的設備無法提供高精度。Danisense 專有磁通門是一種閉環補償技術，具有固定勵磁頻率和二次諧波零磁通檢測 ［A1］。它將復雜的磁性能與先進的信號處理相結合，通過使用二次諧波，可以提取信號以提供對導體中電流的測量，并將其直流電流值測量到極高的水平，非?？芍貜?fù)。

此外，Danisense 采用雙平衡磁通門結構，該結構將兩個磁芯對置，在概念上類似于惠斯通電橋。這提供了自然補償，消除了溫度等環境條件造成的任何漂移的影響。如果在傳感器升溫時驅動幾百安培的直流電流一段時間，這一點很重要。因此，溫度穩定性至關重要。
