發布時間：2022年5月25日 作者：德國GMC-I高美測儀（上海電勵士）
如何閱讀精度規格：功率精度——這是我們的指導方針！
功率分析儀是一種主要用于電信號（尤其是功率）精確測量的儀器，自然測量精度就是該類產品的核心指標之一 。
作為用戶，在選購功率分析儀時，需要讀懂市場上不同品牌產品所標稱的精度規格，從而選出合適自身需要的產品
作為制造商，也理應清晰準確地向市場宣稱自家的產品指標，并盡可能簡化指標的標稱形式，便于用戶根據自身應用作評估選擇。
目前市場上功率分析儀在精度指標表達形式上基本形成了統一，即：±(%*讀數 + %*量程)
但任何確切的定義方式都必然有其前提條件，這些前提條件在產品的技術參數表或樣冊中通常以帶“*”的小字出現
讀懂精度指標考驗的是用戶的功力，而如何標稱指標則反應的是制造商對自家產品的信心和制造產品的態度。
當然，各家對精度指標的標稱方式只是類別上的不同，無高下之分，用戶根據自身應用，選擇合適自己的，才是Z好的。
除了通過“±(%*讀數 + %*量程) ”這樣的表達式來比較交直流功率分析儀的精度高低之外，還需考量影響測量精度的各項因子，以下幾項是影響測量精度的幾個因子：
“±(%*讀數 + %*量程) ”，量程會影響測量精度這已經是一個常識。語言的妙處在于她表情達意時，既可以如月輪，明亮而確實；也可如輪外圓暈，暈外霞光，其濃淡大小隨人隨時隨地而各各不同。拿“量程”來說，在功率分析儀的精度表述上，其定義也不統一，主要分兩種：
☆ 指量程的TRMS(真有效值)，同時標出crest factor（峰值因子）
☆ 指可以測量到的峰值
那么爭論來了：那種定義更好呢？它們又是如何影響功率測量精度呢？
基于模擬式測量技術的儀器，在測量的信號峰值遠高于其RMS值的時候，可能會出現信號被截?cái)嗟那闆r，因此，這些儀器在用RMS值標稱其量程時，也會標出所允許的峰值因子，只有峰值因子在標稱范圍內的信號，其測量結果才是有保證的。這時，用于測量結果誤差計算的量程值，是RMS值。
然而，現在的功率分析儀多屬于數字式，通過測量路徑中的ADC獲取采樣點，并進行處理來顯示結果。這時，測量量程就定義為ADC的Z大測量值，即峰值。被測信號的RMS值既可能和峰值一樣大（如直流），也可能顯著小于峰值（如浪涌電流）。因此，量程峰值，即ADC的量程，才應該是用于誤差計算的那個有意義的數值。

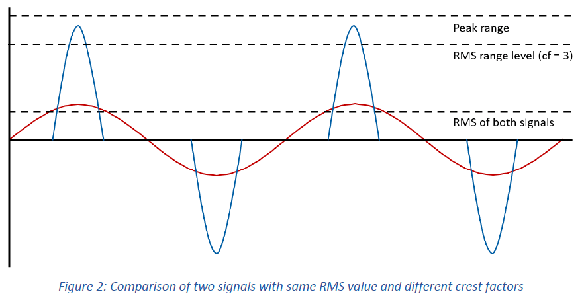

為了更好的表述以上內容，我們可以來考慮以下兩種不同的信號，其RMS值是相同的：
☆ 紅色曲線信號代表標準的正弦波，其峰值因子約等于1.414
☆ 藍色曲線信號代表峰值因子更高的失真信號
通常，基于RMS值來進行自動量程設定的功率分析儀，會自動選擇一個檔位來測量信號，這個檔位可以覆蓋RMS值的1.414倍，這樣整個波形在測量時都會被抓取。
而當信號峰值因子高于1.414時，就是出現信號被“剪斷”的現象，因?yàn)椴ㄐ蔚姆逯狄呀?jīng)超過了該檔位的Z大能力
有的制造商的標稱精度選擇基于RMS值，并選擇性地提供不同峰值因子的選定（如3或6），這樣會使得計算出的測量誤差小，但前提是使用者得事先知道被測信號的峰值因子。然而，在現代電力電子應用中，高失真信號，其峰值超過預選定峰值因子的情況并不少見。
總的來說，對于使用ADC采樣的現代測量?jī)x器來說，在誤差計算方面選用RMS值作為量程是沒有意義的。為了給用戶提供一個可信和有意義的規范，ZES ZIMMER宣稱的精度指標是基于量程峰值，因?yàn)樗砹苏嬲腁DC上限。
