功率分析儀技術之具有固定勵磁頻率和二次諧波零磁通檢測的閉環補償技術：

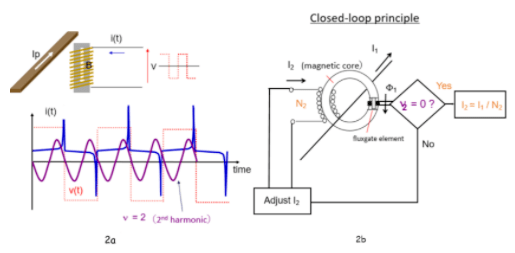

具有固定勵磁頻率和二次諧波零磁通檢測的閉環補償技術 ［A2］

Zes Zimmer 功率分析儀提供具有內置智能功能的電纜，以方便 Danisense 電流傳感器的簡單設置，例如上圖中所示的 DS600，Zes Zimmer 以 Plug‘n’Measure PCT600 銷售，它可以自動識別連接的傳感器類型和LMG600功率分析電流輸入的配置。

功率分析儀將自動讀取和使用每個重要參數，例如精確比例因子、延遲補償變量、Z后校準日期和傳感器類型。

此外，傳感器通過 LMG600功率分析儀 主動供電，因此不需要單獨的電源。Danisense 提供一系列產品，可將電流測量擴展到 2，000 Arms（3，000 A 峰值或直流）甚至更高。

Zes Zimmer 功率分析儀與 Danisense 傳感器相結合，正被 VDE 等機構用于現場測試安裝在 EV 充電站的直流電表是否符合 Eichrecht 一致性等標準。E-VDE-AR-E 2418-3-100。直流電表制造商也使用它們進行預合規性測試，然后再將它們送去進行獨立認證，以確保它們獲得積極的結果。

因此，通過 Zes Zimmer功率分析儀和 Danisense 之間的合作，不需要額外的設備并且所有設置都得到了簡化和匹配，這一事實非常有用。

直流微電網

另一個需要類似方法的應用是 1，500V 直流微電網。

例如，在風能或太陽能發電的應用中，為什么要轉換為交流電？為什么不直接使用直流電源？

據預測，未來的房屋將在 DC 上運行，從而帶來顯著的效率優勢。如果車輛在一夜之間在車庫中充電，這可能特別有價值。這導致了一個稱為直流微電網的系統。高壓交流電網仍然存在，但在它旁邊，一個直流電箱連接到直流發電機，主要是可再生能源發電機和消費產品。

同樣，此類系統的測試、校準和認證需要高精度、穩定的直流電流測量。

建立客戶對電動汽車充電站和其他能源系統中使用的直流電表高度準確并定期校準的信任和信心至關重要。Zes Zimmer 功率分析儀和 Danisense 電流檢測傳感器的組合提供了精確、穩定、可重復且易于使用的測量。這就是 VDE 等知名機構使用這種方法的原因。
