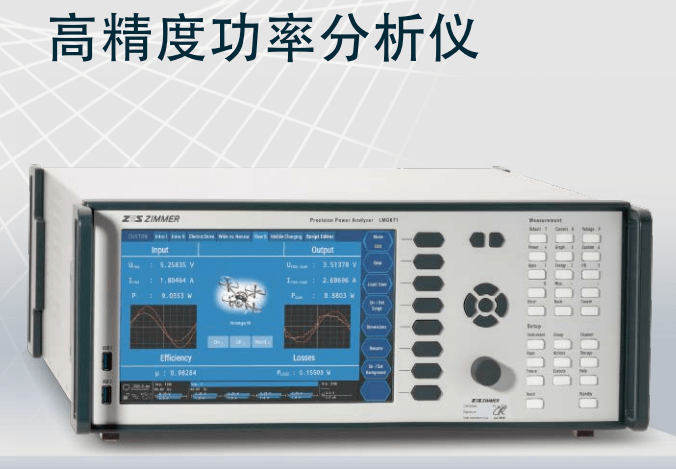

了解功率分析儀應用在哪些領域和行業：

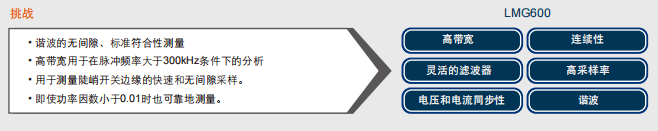

功率分析儀應用在開關電源行業

多年前，電力電子技術的進步已經導致相對巨大和沉重的變壓器電源被更小、更輕、更高效的開關電源所取代。如今，幾乎所有的電網供電設備都可以找到開關電源。

在避免前代產品的諸多缺點的同時，它們也帶來了新的挑戰：

首先，由諧波引起的傳導排放不再是無關緊要的，必須受到標準的限制（EN/IEC 61000-3-2，EN/IEC 61000-3-12）。

其次，高達幾百kHz的開關頻率會導致電網端和客戶端的電磁兼容問題。功率測量技術的作用是支持制造商去優化其產品。

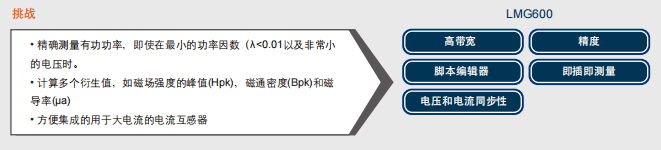

功率分析儀應用在固體和層壓磁芯方面

在不斷變化的磁場影響下，電機的鐵磁部件因連續再磁化和渦流而產生損耗，Z終轉化為熱量或振動?？倱p耗與頻率有關，應盡可能減少，因?yàn)樗鼈儯ɡ纾?duì)電動汽車中電池的續航里程有顯著影響。磁芯功率損耗可以直接從原邊繞組的勵磁電流和副邊繞組的感應電壓計算而得。磁芯材料的磁通密度從副邊的感應電壓的整流值導出，磁場強度和原 邊繞組流經的電流與成正比。雖然固體磁芯中的高頻電流可以直接測量，但層壓磁芯中產生的大電流通常需要高精度電流互感器。

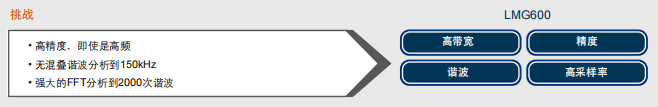

功率分析儀應用在航空航天行業的符合性測試領域

特別是航空航天工業中，已安裝系統之間的電磁兼容至關重要。因此，如ABD0100.1.8等行業指令設定諧波電流的 限值到150kHz。這些諧波可以使用LMG600來分析，這可以通過內置的諧波分析來完成，或通過使用外部軟件對采樣值進行離線分析，進行任意詳細級別的分析。

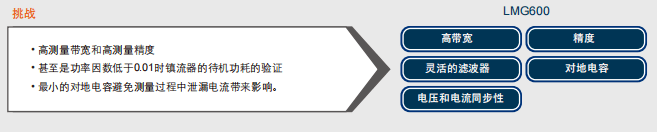

功率分析儀應用在照明技術行業

為了降低能耗，世界各地的燈泡正在被越來越高效的光源所取代。雖然在消費端，只需將新產品插入到現有配件，但電氣水平差異相當大，與傳統燈泡相比，LED燈和緊湊型熒光燈（節能燈）由特殊的電子鎮流器控制。其中某些鎮流器工作的開關頻率高達200kHz，產生的信號失真頻率高到1MHz。制造商首先需要防止損壞電路反饋；其次，確保其產品的Z佳使用壽命。為了實現上述目標，通常執行受控的熱啟動，必須通過進行適當?shù)臏y(cè)量來驗證其正確執行。

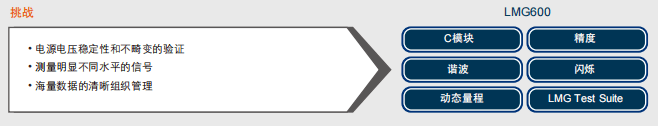

功率分析儀應用在諧波和閃爍的CE合規性測試領域

電氣設備、系統和裝置必須符合歐盟關于允許的電磁發射水平和電磁抗擾度的指令和法令，如果它們?cè)跉W盟上市。兩個不同類型的電網發射要測試：諧波和閃爍。任何具有非線性負載特性的電氣設備都會產生電流諧波，由于電網的阻抗，這會導致電壓下降和引起畸變。此外，某些設備（例如加熱爐）通過突然開和關來控制其功耗，由于電網的阻抗會使電壓電平不穩定。這就會產生電壓波動，從而觸發電照明亮度的變化（“閃爍”）。與交流電源和參考阻抗相結合使用，LMG600成為諧波和閃爍的合規性評估的S選工具。LMG測試套件為此提供了用戶友好的軟件解決方案，將執行電磁兼容合規性測試變得如兒童游戲般容易。
