使用LMG600高精度功率計測量之通道和儀器級別同步介紹！

在電氣測量中，同步是精確匹配測量數據的過程，以便從基本相同的時刻開始。當有來自不同位置和不同時間間隔的數據以及在不同時間范圍內測量的數據時，需要同步。

LMG600高精度功率計定義了三種不同級別的同步：通道、儀器和系統級別。通道級別是指電壓和電流通道以及各功率通道的同步。儀器級別描述了儀器與所施加信號的同步以及C值（在一個周期時間內測量的值）和H值（在諧波窗口測量的值）之間的同步。系統級別用于描述各種儀器的同步。

1. LMG600高精度功率計通道級別同步

一個功率通道由兩個不同的測量路徑組成，一個用于測量電壓，另一個用于測量電流。在每個測量路徑中，都有不同的電路，因此有不同的延遲時間。這會導致相角誤差和功率因數的誤差（功率因數是相角的余弦），因此將這種延遲差Z小化非常重要。在LMG600高精度功率計上，電壓和電流之間的時間差小于4ns。

在不同的功率通道之間，由于它們的安裝位置不同，存在額外的延遲時間。此延遲在LMG600上小于32ns。

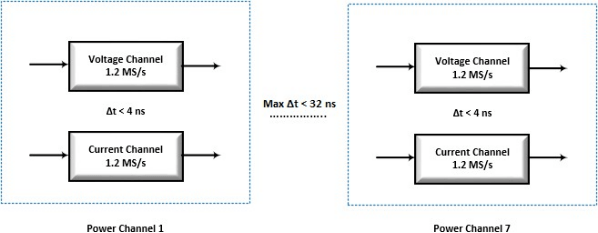

圖 1：通道級別同步

2、 LMG600高精度功率計儀器級別同步

LMG600高精度功率計儀器級別同步是指某組的所有通道與所施加信號的同步。 同樣它也是指在測量C值和H值時的同步。第二種情況如下所述。

對于C值和H值，必需在整數個周期內進行測量。一方面，H值（諧波）是在固定數量的周期內測量的，不受周期時間的影響。另一方面，C值（RMS值和功率）通常在固定時間（周期時間）內測量。LMG600高精度功率計上有三種不同的選項（周期模式），用于確保顯示的C值和H值與時間同步。

★ 在“Instrument儀器”菜單和“Measuring測量”選項卡下，按“cycle周期”并選擇周期模式。選項“Fixed Interval固定間隔”、每組的諧波（例如“Harm1諧波組1”）、“Scope示波器”和“Flicker閃爍”可用。選項 “Extern外部”用于從外部設置周期時間。通過按屏幕底部狀態欄上的周期，可以到達相同的菜單。
