功率分析儀和功率計的區別：

功率測試儀器是電源測試中不可缺少的產品。如果不是變頻技術的發展，如果沒有非線性負載，如果測量是正弦波或直流，就測試功率而言，功率計就足夠了。接下來介紹一下功率計和功率分析儀的區別。

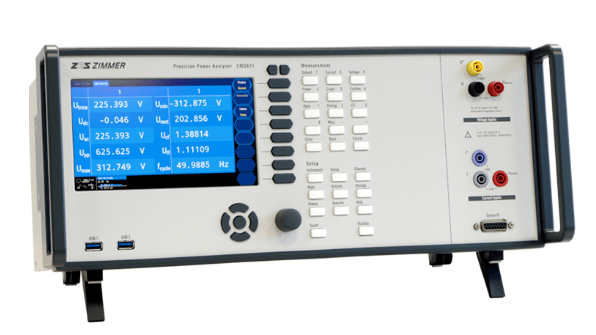

功率分析儀是什么？

功率分析儀是一種測量電功率和其他電參數的一種儀器,也稱電參數分析儀。除了測試功率的重要參數外，功率分析儀還可以測試其他電性能參數，如電壓、電流、功率因數等。功率分析儀是一種測試設備，主要用于測量電力電子產品的電氣參數。當然，它也適用于監測和分析電網運行質量，并在電力運行中提供諧波分析和功率質量分析。

電壓/電流采樣電路、微處理器運算電路、顯示電路、通信電路、PC由終端軟件、電源電路等組成。

采樣電路分為電壓采樣和電流采樣，電壓采樣通常采用電阻降壓采樣，電流采樣采用電流互感器CT隔離采樣包括：信號放大、自動量程處理、抗混迭低通濾波電路、ADC模數轉換器組成。該電路量化輸入的交流信號，然后通過微處理器操作電路進行數字操作，并在面板上顯示測量數據。

功率分析儀具有功率計的所有功能。由于被測對象通常含有諧波，電壓和電流信號的特征不能僅僅用一個有效值的參數來衡量。因此，功率分析儀通常具有實時波形、諧波分析等功能。

功率計的用途：

相比之下，功率計的功能相對單一，主要測量電壓、電流、有功功率、無功功率等參數，主要用于工作頻率或直流電參數的測量。
