分析頻率計的測量數據周期和時間

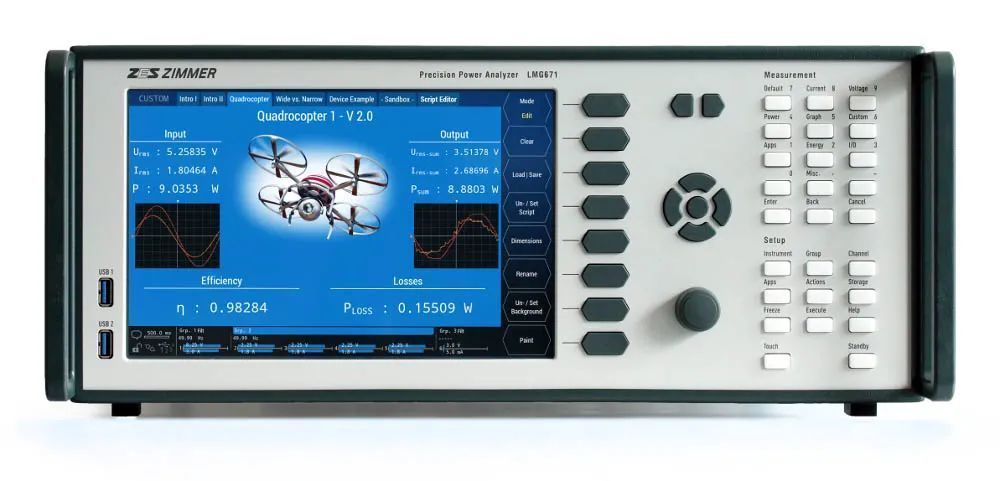

功率計時間

以下是在儀器中運行的不同時間的解釋。除此之外，還解釋了同步和其他一些重要的事情。

功率計采樣時間

Z快時間是兩個值之間采樣的時間。此時間取決于每秒的模/數轉化次數。例如，在LMG95中，我們每秒大約有100000次轉換（對于每個電壓和電流通道），因此每10μs我們會看到一個新的采樣值。

功率計時間同步

您必須選擇要同步的信號。為什么必須同步？

例如，如"RMS 值"一節中所述，這些值是在定義的觀測時間內定義的。對于周期性信號，這是信號的周期時間（或周期時間的整數倍）。因此，儀器必須測量多個周期的信號。在 LMG 系列中，通常使用正零交叉來檢測信號周期的結束。

功率計周期時間

周期時間定義了希望什么時間之后獲得測量結果。如上文所述，儀器測量了多個周期。你如何處理這個問題？假設有一個 50Hz 信號（20ms 信號周期時間）和一個 50ms 周期時間。當周期時間開始時，也有20ms信號周期的開始。儀器開始測量。50ms后，周期結束。儀器測量了從t=0到t=40ms的2個信號周期。此值計算為所有顯示的值，如 Utrms、Idc、P、... 。

在此周期的精確測量時間僅40ms！

對于第二個周期，取從t=40ms的所有采樣值（我們的儀器測量沒有任何間隙!!!）。在 t=100ms 時，第二個循環結束。此時，信號周期結束?，F(xiàn)在，儀器將從 t=40ms 到 t=100ms 的采樣值來計算數值。這個周期的精確測量時間為60ms！這里測量了3個周期。這個周期有另一個時間間隔。對于周期性信號，這并不重要，因?yàn)槊總€(gè)周期都是完全相同的！波動信號會對結果產生影響。

您會看到：周期時間定義了希望獲取數值的頻率（平均）。確切的時間由同步信號確定！

另一個重要要求是，周期時間必須大于信號的周期時間！不可能在500ms內測量1Hz信號！

功率分析儀積分時間

要執行能量測量（通常需要更長的時間：幾分鐘到幾周），您還必須定義能量測量時間。這個時間必須始終是周期時間的整數倍，因?yàn)閮x器僅能將完整的周期轉化為能量計算。

諧波觀察時間

計算諧波時，使用整數周期內的樣本值。此窗口寬度的反數是計算諧波的頻率分辨率。

例：測量 20ms（1 個周期）的 50Hz 信號時，您得到 50Hz 分辨率的諧波。測量16個周期（320ms）時，會以3.125Hz的分辨率獲得諧波。

通過選擇不同的觀測時間，您可以定義將獲得多少次間諧波。

觀察周期也是從同步信號中得出的。
