三相功率分析儀的功率計算方法詳解：

三相電在工業領域隨處可見。三相電的電氣參數及其電能質量也是工程師不懈研究的方向。本文基于功率分析儀檢測三相電的相關方法，了解三相電的功率測試細節。

三相電的電壓.測試電流時，我們常用的接線方式分為3P3W.3V3A以及3P4W。不同接線方式的功率計算過程略有差異。

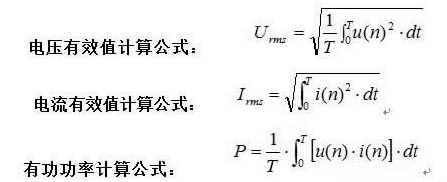

首先，讓我們對檢測功率的原理有一個初步的了解。功率計算公式，計算方法如下：

其中u(n)電壓信號數據(瞬時數據)在更新周期中采集，i(n)電流信號數據(瞬時數據)在更新周期中采集，u(n)和i(n)同時采樣數據。

但是，我們通過上述不同的接線方法和計算方法來分析功率計算的過程。

若在上圖中it=iat,it=ibt,ut=uat-uct,ut=ubt-uct;

推算結果：P=P1+P2;

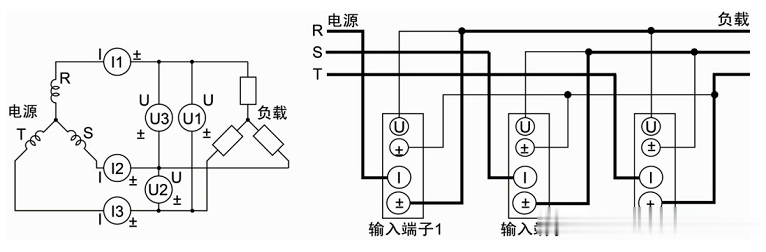

功率檢測儀接線，3V3A接線方式如下圖所示：

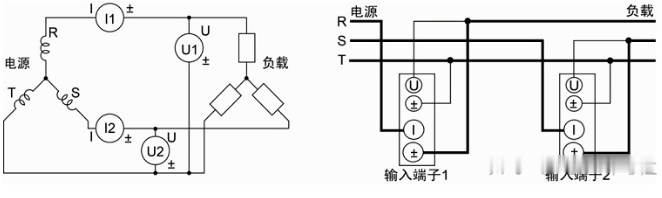

功率檢測儀接線，3P3W接線方式如下圖所示：

如3P3W推理方法，3V3A獲取接線測試方法P=P1P2；

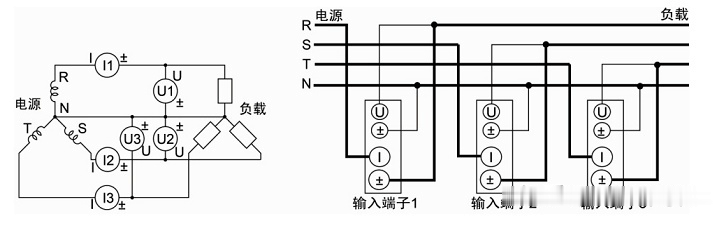

功率檢測儀接線，3P4W接線方式如下圖所示，計算結果P=P1P2P3；

三相電的應用已經深入各行各業，在我們的測試中應該更加謹慎。常用電機多用3V3A接線方式不僅可以觀察其三相電的平衡，還可以準確測量其總功率；但在電力行業，我們更常見的是三相四線3P4W測試的接線方法更為合理。目前，除了電力專用電能質量分析儀外，其他行業也可以選擇電壓分析儀進行電壓分析.電流.測量功率。

從上面的計算方法來看，3P3W以及3V3A兩種接線方式，總功率只涉及P1，P2，且在3V3A電流電壓的測試設計有三個測量通道，但在Z終的測試結果中，P3沒有任何作用，換句話說，在3V3A在接線方式上，某相的功率無法表達實際意義。然而，在3P4W總功率P由三個檢測通道的功率之和組成，三個通道的電壓為三相電對零線的電壓，P1.P2.P3可以代表每個相的功率，即3P4W每一相的功率在接線方式下都有實際的物理意義。
