GB 17625.1-2022 諧波電流發射限值的通用要求：

概述：明確了設備接入公用低壓配電系統時的諧波發射限值，以及適用的設備范圍和試驗條件。

 通用要求

1 概述

本節規定了諧波電流限值的通用要求，適用于所有準備連接到220V/380V，頻率為50Hz供電系統的設備。

2 控制方法

- 不對稱控制和半波整流的使用限制在特定條件下，例如作為檢測不安全狀況的可行方法，或被控制的設備的有功輸入功率不大于100W，或便攜式設備短時間使用。

- 對于加熱元件的電源控制，對稱控制方法可能產生高達40次電源頻率的整數次諧波，但需滿足特定條件，如加熱元件的有功輸入功率不大于200W，或在工作期間沒有超過特定限值。

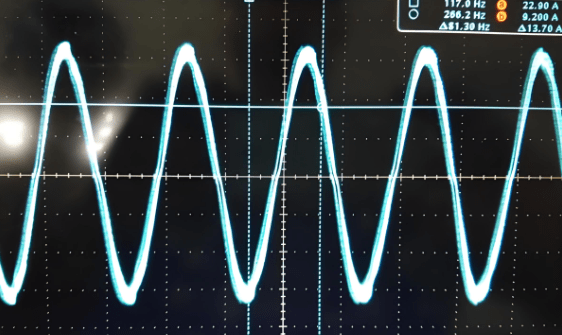

3 諧波電流測量

- 測量應在用戶操作控制下或自動程序設定為正常工作狀態下進行，預計產生Z大總諧波電流（THC）的模式下。

- 諧波電流限值僅適用于線電流而非中性線電流。對于單相設備，允許測量零線電流代替線電流。

3.1 試驗配置

- 應按照附錄A中給出的試驗電路和電源要求來測量諧波分量。

3.2 測量步驟

- 測量應按照IEC61000-4-7:2002+Amd1:2008規定，在每個離散傅里葉變換（DFT）時間窗口內測量1.5s平滑均方根值諧波電流。諧波閃爍待機功能測試系統符合IEC61000-3諧波和閃爍標準的合規性測試。

3.3 一般要求

- 重復性：在相同條件下對同一設備進行多次測量，結果應一致。

- 復現性：使用不同的試驗系統對同一設備進行測量，結果應可比較。

- 開始和終止：設備投入或退出運行時，初始10s內的諧波電流和功率不計入評估。

- 限值的應用：在整個觀察時長內，單個諧波電流的平均值應不大于限值。

3.4 試驗觀察時長

- 根據設備運行類型的不同，觀察時長有不同的要求。

4 安裝在機柜或箱體內的設備

- 各個獨立組件視作分別與電源相連，不必作為整體進行試驗。

5 多功能設備

- 具有多個獨立功能的設備應根據其功能進行分類試驗，每個功能都需滿足相應類別的要求。

6 諧波電流限值

6.1 概述

- 限值使用和結果評定流程見圖1。

6.2 A類設備的限值

- A類設備輸入電流的各次諧波不應超過表1給出的限值。

6.3 B類設備的限值

- B類設備輸入電流的各次諧波不應超過表1中給出值的1.5倍。

6.4 C類設備的限值

- 照明設備應按照附錄B.5進行試驗。

6.5 D類設備的限值

- 對于D類設備，諧波電流和功率應按照6.3.2的規定進行測量。

7 文件符合性

- 除非另作說明，本文件中給出的諧波評估試驗方法及關聯的限值可供選擇時，可使用其中任意一種選項。
