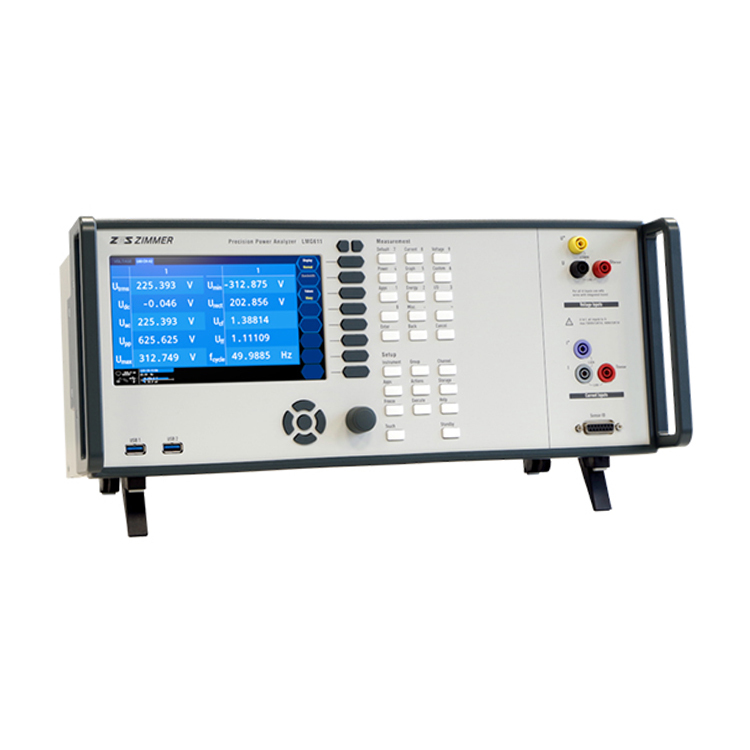

LMG611功率分析儀 – 功能強大，方便，靈活

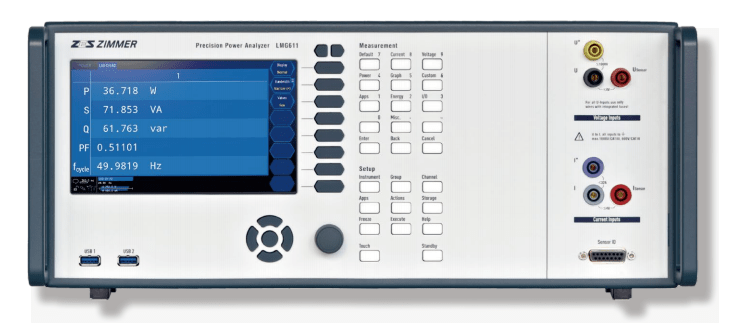

LMG611功率分析儀產品特點：

諧波                                依照IEC/EN 61000-4-7標準進行諧波和間諧波測量。儀器顯示到1000次。通過指令調用到2000次

腳本編輯器                     用于特殊應用的靈活的腳本編輯工具

                                       方便的計算功率分析儀的所有衍生變量

自定義菜單                     創建面向客戶的特定應用的菜單

同時性                            電壓、電流、功率以及諧波的同時測量

                                       列表或者圖形化顯示

靈活的濾波器                  信號濾波器的頻率、類型、特性都可以自由設置

即插即測量                      電流傳感器連接后自動識別及供電

                                       連接方便，無配置錯誤風險

同步源                            大同時與7路不同頻率的信號同步

閃變                                依照IEC/EN61000-4-15測量閃變

采樣值                            通過接口直接獲取高分辨率的采樣值和諧波值

事件觸發                        基于事件的采樣值記錄

智慧視覺                        智能附件功能，方便評估測量值

觸摸屏                            7寸，1024*600

                                       扁平化的操作層次結構，快速訪問所有重要菜單項

遙控                                所有設備功能的實時顯示，遠程操作和數據可視化

                                       全新的GUI界面，操作流暢無需思索

CAN總線                        通過CAN總線簡便提供測量值

容量                                內置了高容量的存儲介質，標配16G固態硬盤，大可升級250G固態硬盤

                                        即便是設置快的周期也能進行長時間的內部數據存儲

通訊                                通過USB2.0, 千兆以太網, RS232和DVI/VGA提供杰出的通訊能力

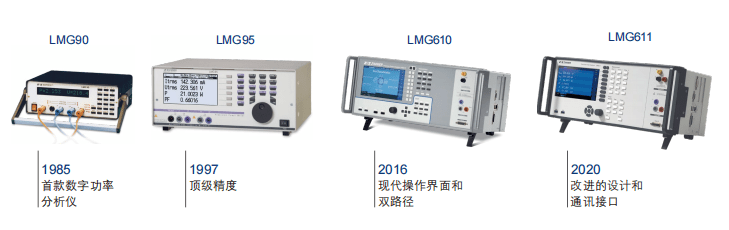

樹立功率分析的B桿

四十多年來，我們一直專注于高精度功 率測量技術——因此我們知道，它不僅僅是簡單的測量電壓和電流。任何試圖 使用通用系統進行功率測量的人都會迅速面臨它的局限性。共模抑制情況怎么樣？測量結果在功率因數為0.01時是否 仍然可靠？接地電容是否足夠低，以避免來自泄漏電流的干擾？制造商在什么頻率范圍內保證規定的測量精度？很快就清楚了，只有特別針對功率測量設計的儀器才能滿足這些要求。我們的 LMG611以其極端的可靠性、好的精度和好的帶寬而在市場上脫穎而出—— 這都是獲得W美結果的理想先決條件。

測量通道

雙路徑                            在單次測量中同時、不混淆地獲得窄頻帶、寬頻帶的真有效值和諧波值

采樣速率                        大1.2MS/s的高速采樣率

數據更新率                     獲取真有效值的小更新時間是10ms

精度                                極其高的測量精度，±（測量值的0.015%+量程峰值的0.01%）

動態量程                        全動態量程連續可用，電流從500μA到32A，電壓從3mV到1000V，功率測量從待機功率到全負載（大32A）都不需要改變物理連接

帶寬                                頻率范圍從DC到10MHz，主機界面的1000次諧波分析和通訊接口的2000次

連續性                             無間隙采樣，18位的A/D轉換器，快周期時間是10ms ·不間斷地記錄測量值和完整捕捉所有相關的事件

U-I同步性                        電壓和電流輸入之間的時間偏移可調節，步進小于3ns低功率因數和/或高頻率的測量非常精確

抗干擾                             在嚴重的電磁干擾環境也能可靠地工作

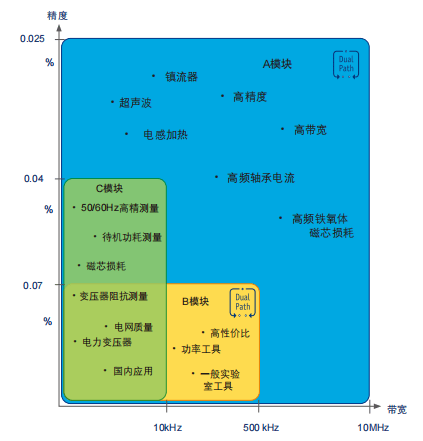

A/B/C模塊                       適用于任何應用的合適模塊：LMG611-A:±(測量值的0.015%+量程峰值的0.01%)，頻率大到10MHz

                                                                                      LMG611-B:±(測量值的0.05%+量程峰值的0.02%)，頻率大到500kHz

                                                                                      LMG611-C:±(測量值的0.03%+量程峰值的0.01%)，頻率大到10kHz

對地電容                           小于90pF的特別低的對地電容，防止來自泄漏電流的干擾

計量                                  12個月的計量間隔保證了低維護成本和儀器處于好的可用狀態

                                          交付時包含免費的計量證書（溯源到德國PTB)

質保期                               德國發貨起算24個月

適合每個應用的帶寬、精度、成本的合乎需求的組合

功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要高精度。通常較低的分辨率和頻率范圍就足夠了，不幸的是，不 是所有的測量應用都是如此。經常會出現如下情況，同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就 是為什么LMG600提供三個不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。

無間隙測量

在更嚴格地監測電氣設備的能耗和效率的 過程中，不斷采用新的標準和程序(例 如SPECpower_ssj2008、IEC 62301、 EN 50564)，以便對來自不同制造商的產 品進行公正的比較。無論是辦公室計算 機、服務器或家用電器，相同的原則都適用：該過程始終需要對能耗進行長期分析 ，同時考慮所有相關的操作狀態。小負載 (例如待機功耗)和滿負載之間的差異 可能是非常巨大的，這使得精確測量極具 挑戰性(詳情請聯系我們獲取“測量待機 功耗和能源效率”應用報告)。某些測量需求必須執行超過幾個小時，而且沒有間 隙。選擇足夠高的測量量程，可以避免量 程改變及其引起的不可避免的數據丟失。 LMG600的高基本精度確保精確的測量結果,即便是接近量程的下限時。

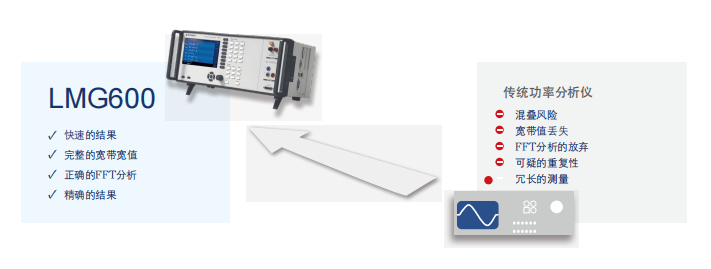

兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑

在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模/數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。由于使用單個模/數轉換器， 傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量， 則寬帶寬數值丟失。然而如果關閉濾波 器，嚴格來說，不應使用FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測 量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。 之后，假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題， 因為這包含了信號不隨時間變化的假 設，而這實際上幾乎不存在。此外，此過程非常耗時。

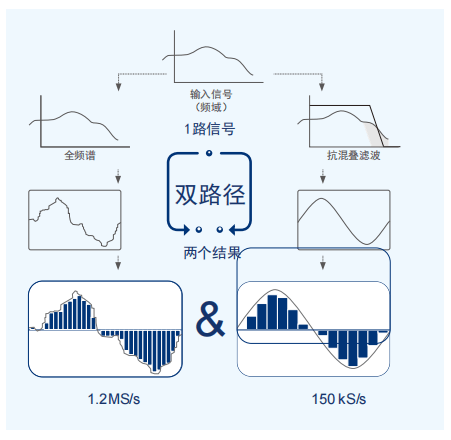

之后，上述所有測量方法都只是讓人 無法滿意的妥協。這就是為什么我們 從根本重新設計了信號處理過程和研 發了雙路徑架構。在模擬端和傳統的 儀器相同，但隨后的數字處理已徹底改變。LMG611是首臺對于每個電壓和電流通道都有兩個模/數轉換器在兩個獨立路徑中的功率分析儀。 一個用于寬頻帶信號的無濾波測量，另一 個用于抗混疊濾波器輸出的窄帶寬信號測量。數字化采樣值并行處理使客戶能讀取同一信號的兩種測量值，而 不會產生混疊影響的風險。這種獨特的過程避免的以前方法的所有缺點， 并保證能在短的時間內獲得精確的結果。

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
