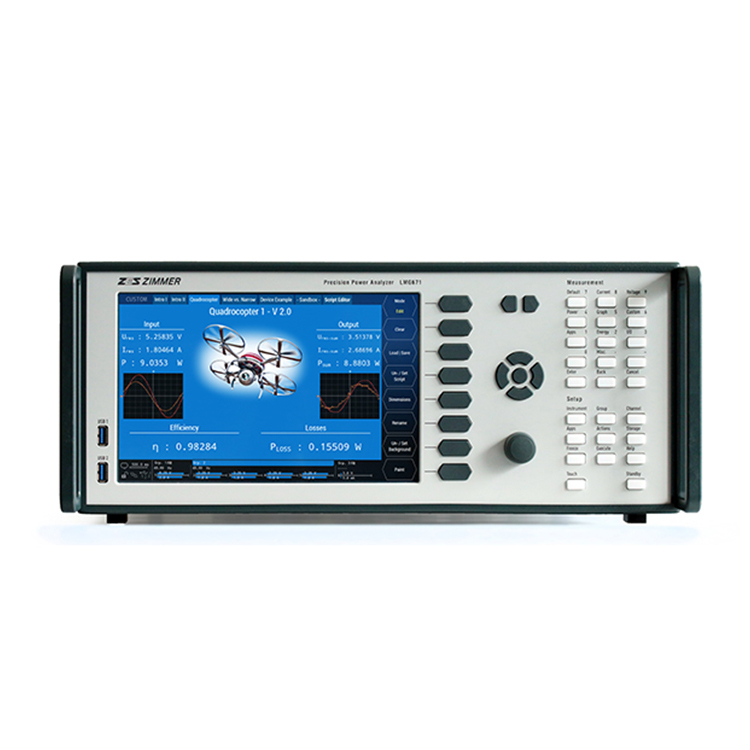

LMG671高精度功率分析儀 —— 功能強大·方便·靈活
LMG671高精度功率分析儀產品特點：
突破極限 測量待機功率的μA量程到大32A
市場L先的10MHz模擬帶寬
獨特的雙路徑架構消除混疊困境
同類好的精度
簡單的數據交換 從任意模擬或數字傳感器采集數據
CAN總線選件融入汽車環境
連續獲取采樣值用于高級后處理
運行我們的強大分析套件獲取數據
適合您的任務 以好的性價比配置功率的通道數量和模塊類型
每個組同步到不同的頻率
通過多種高度通用的濾波器專注于相應信號成分
定制你的分析內容和外觀
無障礙測量 容易上手的觸摸屏用戶圖形界面
只需單擊幾次即可根據自己的需求進行調整
在屏幕上添加評論和草圖來增強屏幕截屏
使用即插即測量功能添加傳感器
適合每個應用的多種通道組合
功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要高精度。通常一般的分辨率和頻率范圍就足夠了，不幸的是，不是所有的測量應用都是如此。經常會出現如下情況：同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就是為什么LMG600提供四種不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。
如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。
旗艦?zāi)K： 新的S模塊
卓越的AC和DC精度和穩定性
專用的AC/DC量程
自動校零
高達1000 AC, 測量等級 CAT III
高達1500 DC, 測量等級 CAT II
兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑
在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。由于使用單個模數轉換器，傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量，此時寬帶寬數值丟失。然而如果關閉濾波器，嚴格來說，不應使用 FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。之后，假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題，因為這包含了信號不隨時間變化的假設，而這實際上幾乎不存在。此外，此過程非常耗時。
之后，上述所有測量方法都只是讓人無法滿意的妥協。這就是為什么我們從根本重新設計了信號處理過程和研發了雙 路徑架構。在模擬端和傳統的儀器相同，但隨后的數字處理已徹底改變。 LMG600是首臺對于每個電壓和電流通道都有兩個模數轉換器在兩個獨立路徑中的功率分析儀。一個用于寬頻帶信號的無濾波測量，另一個用于抗混疊濾波器輸出的窄帶寬信號測量。數字化采樣值并行處理使客戶能讀取同一信號的兩種測量值，而不會產生混疊影響的風險。這種獨特的過程避免的以前方法的所有缺點，并保證能在短的時間內獲得精確的結果。
無間隙測量
在更嚴格地監測電氣設備的能耗和效率的過程中，不斷采用新的標準和程序(例 如SPECpower_ssj?2008、IEC 62301、 EN 50564)，以便對來自不同制造商的產品進行公正的比較。無論是辦公室計算機、服務器或家用電器，相同的原則都適用：該過程始終需要對能耗進行長期分析，同時考慮所有相關的操作狀態。小負載 (例如待機功耗)和滿負載之間的差異可能是非常巨大的，這使得精確測量極具挑戰性(詳情請聯系我們獲取“測量待機功耗和能源效率”應用報告)。
某些測量需求必須執行超過幾個小時，而且沒有間隙。選擇足夠高的測量量程，可以避免量程改變及其引起的不可避免的數據丟失。LMG600的高基本精度確保精確的測量結果,即便是接近量程的下限時。
精確測量——3ns延遲誤差
現代變頻器中用于提高效率的快速開關半導體會產生極其陡峭的電壓邊緣。由此產生的電容電流對電機的軸承和絕緣造成應力，——這可能導致過早失效。 電機濾波器(例如 dU/dt濾波器)會衰減陡峭的電壓梯度,盡管它們本身由于濾波器自身頻率(通常> 100 kHz)的瞬態震蕩而產生功率損失。LMG600的寬頻率范圍和電流、 電壓之間的極小延遲允許在此頻率下對濾波器進行極其精確的功率損耗測量，包含低功率因數下的測量.這也適用于高10 MHz的高頻功率測量，這要求電流、電壓通道設計成小的延遲誤差。在LMG600 上此誤差小于3ns，這相當于在50Hz時的相角誤差小于1μ弧度。這使LMG600適合測量變壓器、扼流圈、電容器和超聲波發生器等的小相角時的功率損耗。不需要額外的選件和調整，LMG600標準配置已經完Q能夠執行這些任務。通常使用電流、電壓互感器測量大功率電路?？梢孕Ｕ@些互感器的相角以提高測量精度。
用傳感器擴展量程？即插即測量
雖然LMG600在電壓和電流方面都提供W與倫比的動態量程，總有一些應用在測量量程方面具有非凡的要求。無論您是測量幾百安的電流還是幾千伏的電壓，我們都有合適的解決方案。我們提供廣泛的電流和電壓傳感器，與LMG600高精度功率分析儀W美P合使用，擴展儀器測量量程到所需范圍。我們的即插即測量系列傳感器配備了總線系統,實現了LMG600的自動設置，這允許功率分析儀自動讀取和使用所有重要的參數，如精確的變比、延遲補償變量、之后一次校準日期和傳感器的類型等。此外，傳感器由LMG600供電，不再需要單獨的供電電源。使用即插即測量傳感器，客戶無需微調來提高測量結果。傳感器測量和直接測量沒有區別。當然，LMG600同樣可以使用市面上的第三方電流傳感器。
強大的接口
在測試臺架中,功率分析儀通常必須共享其測量值給其他現有計算機和軟件環境。由于LMG600的高采樣率不可避免地 會產生大量數據，因此我們?yōu)樗鋫淞藦姶蟮那д滓蕴W(wǎng)接口以避免瓶頸。即使是幾分鐘甚至是幾小時內的所有重要參數 (如電流、電壓、有功功率等)的高分辨率測量，也可以快速傳輸?shù)揭堰B接計算機。在汽車行業中CAN總線被廣泛使用。通過選擇LMG600的CAN總線選件，測量值可以直接通過CAN共享，LMG600 反過來可以對通過CAN接收的數據采取行動。
其他接口可用于連接外圍設備以進行輸入或可視輸出。提供兩個USB3.0 Type A接口，LMG600還可選配DVI接口來連接外部顯示器或投影儀。兩個備用插槽留作后用。
標配的同步接口允許多臺LMG600彼此之間精確地同步。它為涉及同一系統上多臺 LMG600的測量或者為示波器、波形發生器與LMG600的相互連接和控制創建一個共同的時間基準。
LMG600的內部固態硬盤可以存儲測量值、設置、用戶自定義的測量變量或圖形，供以后使用，即使不連接PC。 LMG600的固件可通過U盤快速、容易地更新。
過程信號接口 (PSI)
輸入/輸出
☆ 2個快速同步模擬量輸入 （約150kS/s）
☆ 8個模擬量輸入
☆ 8個開關量輸入(約150Ks/s)
☆ 2 個扭矩/轉速-/頻率輸入
☆ 32個模擬量輸出
☆ 8個開關量輸出
除了電氣參數之外，通常還需要進行進一步的測量，以便能夠?qū)Ρ粶y設備的性能和效率做出有意義的整體陳述。因此，必須能夠?qū)⑦@些測量值與LMG600計算的真有效值W美同步，以便在電氣和機械事件之間建立可靠的時序。典型的應用是對電驅動系統的分析，其中扭矩和轉速必需與電氣參數一起測量和調用。
反過來，功率分析儀也可能需要將結果作為模擬量信號輸出，以便進一步處理，或根據測量的變量或者衍生量觸發開關操作。為了應對所有這些潛在的需求，LMG600為模擬和數字信號提供了多種不同的輸入/輸出功能。
