LMG諧波閃爍待機功率測試套件
合規性測試系統
一個完整的軟件和硬件解決方案
☆ 符合IEC/EN 61000-3 諧波和閃爍標準的合規性測試
☆ 待機功耗測量
☆ CE 認證
符合標準且有意義的
在現代電網中，當嚴格控制諧波電流發射和閃爍擾動等現象時，保證了所有連接設備之間的電磁兼容性。這是IEC 61000 電磁兼容系列標準的一部分內容。歐盟在電磁兼容性方面特別要求，要求那些打算在其領土上銷售和分銷的產品帶有“CE” 標志。 歐洲電工標準化委員會(Cenelec)通常在IEC國際標準成為歐洲(EN)標準之前對其進行審查。

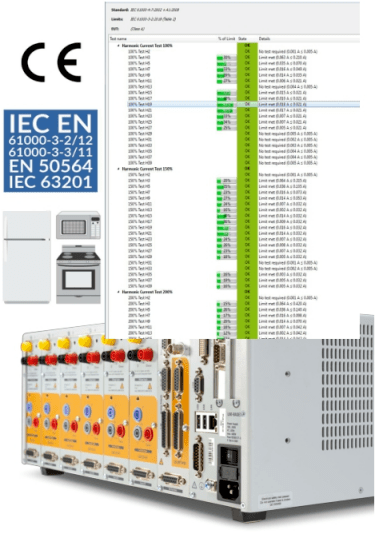

LMG測試套件是ZES ZIMMER開發的軟件，與LMG功率分析儀一起使用，根據IEC/EN 61000-3-2/-12諧波發射標準和IEC/EN 61000-3-3/-11閃爍干擾標準進行EMC合規測試。該軟件還支持根據IEC 62301和EN50564的待機功耗測量。LMG600本身根據IEC/EN 61000-4-7和IEC/EN 61000-4-15標準進行諧波分析和閃爍測量。
創新的功率測量技術
LMG測試套件采用了LMG600在精確功率測量方面成熟的卓越性能。所有的ZES ZIMMER功率分析儀都具有特別高的可靠性和精度。儀器本身不僅可以作為合規性測試硬件，也是強大的研發工具。在其各種接口中，快速以太網(Gbit)端口保證了軟件和硬件之間的平穩通信和數據傳輸。
詳細分析快速診斷和產品改進

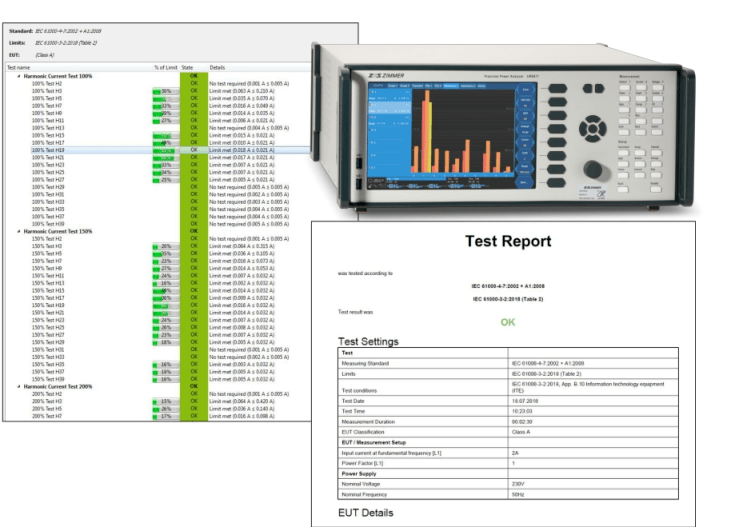

LMG測試套件的合規性測試可以通過與LMG600直接連接在線進行，也可以使用存儲的數據記錄離線進行。每個測量參數都可以在時域和/或頻域中進行顯示和評估。這有助于用戶快速識別和解決不合規的原因。所有的測量數據點和測試結果都可以以csv格式導出，以便進一步分析。同時，與LMG600的連接是快速和無縫的。
硬件使用靈活，獨立于制造商
LMG測試套件支持市場上所有符合標準的交流電源。這為用戶提供了Z大的靈活性。特別是，用戶可以繼續使用他們可能已經擁有的交流源，從而避免額外的投資。由于測試系統會監控指定的電源參數的合規性，因此不需要對電源進行標準指定的校準。例如，系統分析電源的電壓諧波并以圖形方式呈現它們。因此，測試結構這一側的任何問題都被可靠地排除在外。
全面的、特定于客戶的文檔

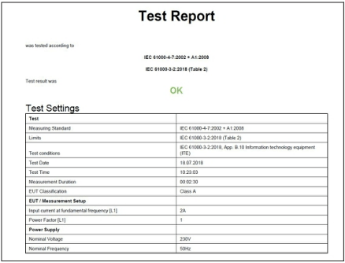

所有結果都記錄在清晰、全面的PDF/Word/Excel測試報告中。根據標準，測試報告可以基于制造商提供給測試設施的信息，也可以是記錄制造商自己測試結果的文件。它包括測試條件、測試觀測周期的所有相關信息，以及指定的測量值。所有有關測量設備、測試結構和設置的數據-如類型名稱、序列號以及校準和可溯源的信息-也集成到測試報告中。當然，報告可以補充額外的客戶特定信息和設計元素，以避免在系統之外進行不必要的后期編輯。
持續支持現有的和即將推出的標準
LMG測試套件支持符合以下標準的測試：
☆ IEC/EN 61000-4-7：實驗和測量技術-供電系統及其所連接設備諧波、間諧波的測量和測量?jī)x器導則
? IEC/EN 61000-3-2：限值-諧波電流發射限值（設備每相輸入電流≤16A）
? IEC/EN 61000-3-12：限值-每相輸入電流大于16A小于等于75A連接到公用電壓系統的設備產生的諧波電流限值
☆ IEC/EN 61000-4-15：實驗和測量技術-閃爍儀-功能和設計規范
? IEC/EN 61000-3-3：限值-對每相額定電流≤16A且無條件接入的設備在公用電壓供電系統中產生的電壓變化、
電壓波動和閃爍的限制
? IEC/EN 61000-3-11：限值-對額定電流≤75A且有條件接入的設備在公用電壓供電系統中產生的電壓變化、
電壓波動和閃爍的限制
☆ EN50564：電氣和電子家用和辦公設備-低功耗的測量
☆ IEC62301：家用電器-待機功耗的測量
作為一家精密功率測量技術的制造商，在國際標準委員會中有代表。因此，標準中的所有更新變化都會被觀察到，并立即納入測試軟件中。

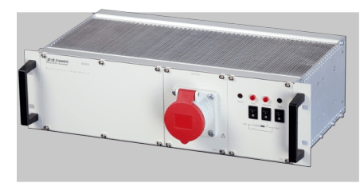

配件：NI2415
對于根據IEC/EN 61000-3-3/-11限值的閃爍合規性測試，ZES ZIMMER制造并供應NI2415阻抗網絡。NI2415符合61000-3-3標準第6.4條描述的參考阻抗特性，和在IEC/TR60725中的定義。為了實現閃爍和諧波測試之間的無縫轉換，NI2415包括一個旁路開關。通過背面的37針sub-D連接器，設備的所有功能都可遠程控制。
