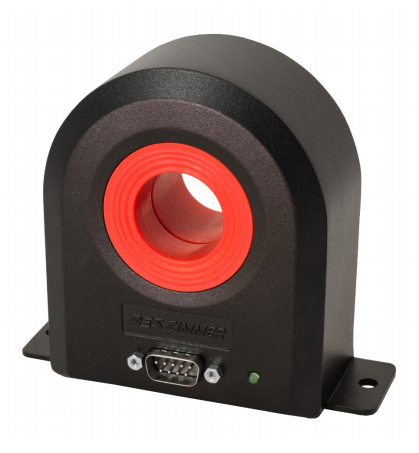

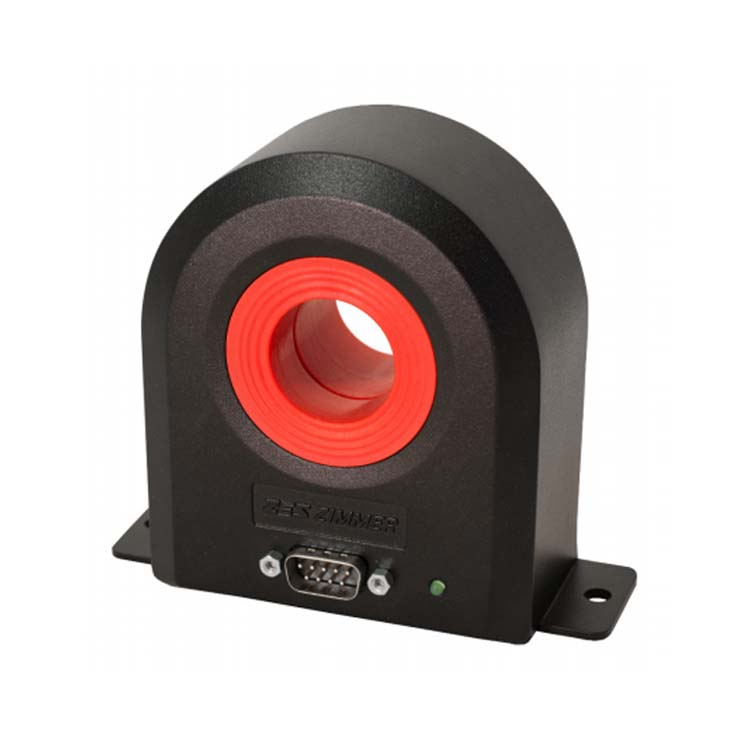

精密電流傳感器 PCT200：

一款非接觸式、閉環、基于磁通門的電流測量傳感器，旨在提供極高的線性度和全工業溫度范圍。該傳感器采用鋁制外殼，可屏蔽電磁干擾。

1 安全警告

• 始終先將傳感器連接到儀表，然后再連接到被測設備。

• 注意：當使用不帶絕緣的母線時，請注意DSUB電纜的絕緣或避免接觸！

• 請參閱章節安全建議 [1.2→5]！

• 2 規格

• 標稱輸入電流有效值	200 A
  最大輸入電流有效值	300 A
  最大輸入電流峰值	300 A
  變比	500:1
  最大輸入過載	1500 A，100 ms，過載后正常操作；1500 A，10 s，傳感器關閉但未損壞
  帶寬（-3 dB，小信號10 App）	1 MHz
  負載	0 ... 3 Ω（如果使用PCTSIU4 / PCTSIU4-1U供電且PCT-DSUB連接電纜長度不超過10 m：負載定義為從PCTSIU4的次級輸出連接器到儀器的電阻）
  安全標準	EN 61010-1
  根據IEC 61010-1的額定隔離電壓	300 V CAT III 500 V CAT II 污染等級2
  交流隔離測試的有效值電壓，50/60 Hz，1分鐘，初級與（次級和屏蔽）之間，次級與屏蔽之間	3.6 kV 200 V
  沖擊耐受電壓	9 kV
  爬電距離	10 mm
  相對漏電起痕指數	CTI 600
  工作溫度	-40°C ... +65°C（輸入電流有效值 ≤ 200 A時為-40°C ... +85°C）
  存儲溫度	-40°C ... +85°C
  重量	0.6 kg
  供電	±(15 V±0.75 V) 700 mA
  電磁兼容性	EN 61326

3 精度規格

精度規格基于：正弦電流，環境溫度為+23±3°C，校準間隔為1年，初級導體位于傳感器的中間。

請參閱LMG連接電纜的規格以獲取LMG測量范圍，并計算整個系統的精度。

4 PCT200的DSU9連接器引腳分配

狀態引腳屬性：開路集電極輸出，正向方向從引腳8到引腳3。最大正向電流：10mA。最大正向電壓：60V。最大反向電壓：5V。

5 安裝

強烈建議對傳感器頭部進行接地！即使產品上沒有安全接地的要求，出于安全原因，強烈建議將傳感器頭部PCT200連接到地線！如果在安裝過程中發生損壞，裸露的導體連接到鋁制外殼，這將防止傳感器頭部和LMG連接電纜帶電。使用環形端子和為安裝的最大短路電流設計的齒鎖墊圈將地線連接到傳感器頭部PCT200，并固定在其中一個6.5毫米安裝孔上。還建議對傳感器頭部PCT200進行接地，以消除電容耦合失真。

對于LMG600，使用連接電纜“PCT200-K-L6”，并可選擇擴展電纜“LMG-Z-SVTxx”或“LMG-Z-DV”。對于其他儀器，請使用電源單元PCTSIU4以及PCT200和PCTSIU4之間的連接電纜PCT-DSUB。

此外，即使裸露的導體可以使用上述的隔離電壓，也強烈建議僅使用絕緣導體。這樣可以防止傳感器的外殼可能短路兩個導體。此外，當次級電纜接觸初級導體時也不會有問題。

請使用具有相應序列號的LMG連接電纜和PCT！

6 系統上電順序

不要在沒有傳感器供電的情況下允許初級電流！即使傳感器受到內部傳感器保護電路的保護，傳感器也不會在初級電流正確供電之前開始正常運行。

1. 確保傳感器與電能表LMG正確連接

2. 打開電能表LMG以確保傳感器的供電

3. 等待綠色LED指示正常運行狀態

4. 現在開始測量

7 內部傳感器保護電路

在以下條件下，交流和直流初級電流都可以施加到額定電流的100%：

• 傳感器未供電且次級電路斷開

• 傳感器未供電且次級電路閉合

• 傳感器已供電且次級電路斷開

• 傳感器已供電且次級電路在測量過程中中斷

請注意，在所有四種情況下，傳感器核心都會被磁化，導致輸出偏移電流發生微小變化（小于10ppm）。

8 內部傳感器保護電路

在以下條件下，交流和直流初級電流都可以施加到額定電流的100%：

• 傳感器未供電且次級電路斷開

• 傳感器未供電且次級電路閉合

• 傳感器已供電且次級電路斷開

• 傳感器已供電且次級電路在測量過程中中斷

請注意，在所有四種情況下，傳感器核心都會被磁化，導致輸出偏移電流發生微小變化（小于10ppm）。

9 傳感器PCT200與LMG600的連接

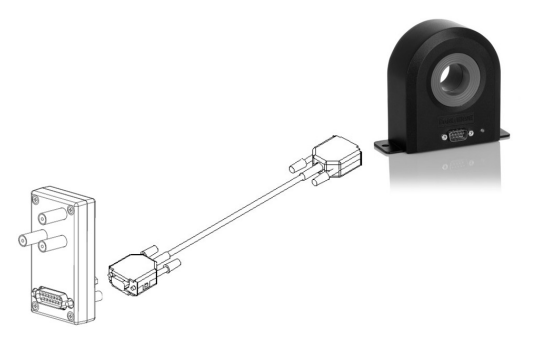

使用PCT200-K-L6和L60-X-ADSE，通過LMG600供電。

電纜“PCT200-K-L6”用于將精密電流傳感器PCT200連接到電能表LMG600。LMG600連接器的內部電子設備包含PCT200頭部的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀取。

PCT200-K-L6

連接

• 關閉所有電源

• 將標有“PCT200”的連接器插入傳感器

• 將標有“LMG600”的連接器插入安裝在LMG600電流通道上的適配器L60-X-ADS

• 現在打開電源并開始測量 - 被測試設備的電源至少應該被打開！

LMG600與PCT200的測量范圍

精度

使用PCT200和LMG600的規格來計算整個系統的精度。由于“最大峰值”受到LMG范圍和電流傳感器的限制，請使用“用于精度計算的額定范圍峰值”來確定LMG600的精度。

由于PCT200-K-L6與直流輸入I*和I的內部連接，請使用LMG600的精度規格來測量5 mA至5 A的范圍。

2.1.9 傳感器PCT200與PCTSIU4的連接

為了將PCT200與其他具有電流輸入和通過PCTSIU4供電的儀器一起使用，將PCT200通過PCT-DSUB連接到PCTSIU4。通過兩個4mm連接器在PCTSIU4上輸出次級電流。

10 傳感器PCT200與SSU4的連接

不推薦用于新項目，但經過修改后，傳感器供電單元SSU4可以用于PSU60/200/400/700和PSU-K3/K5/K10以及SSU4-K-L31和直流輸入I*和I。

11 傳感器PCT200與LMG95的連接

使用PSU/PCT-K-L95，通過LMG95供電，沒有額外的誤差項。

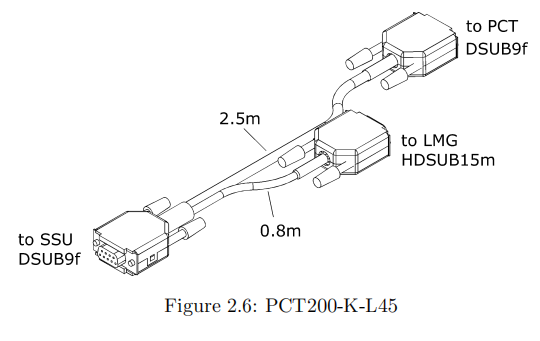

12 傳感器PCT200與LMG450的連接

使用PCT200-K-L45和SSU4（標準版本）。

這根電纜“PCT200-K-L45”用于將精密電流傳感器PCT200連接到電能表LMG450，并通過傳感器供電單元SSU4為其供電。連接到LMG450的連接器的內部電子設備包含PCT200頭部的調整數據以及序列號。LMG450的測量范圍名稱、傳感器名稱和校準數據會自動從傳感器的EEPROM中讀取。

LMG450與PCT200的測量范圍

精度

使用PCT200和LMG450的規格來計算整個系統的精度。增加測量值的±0.01%。增加±30 mA直流偏移容差。

13 傳感器PCT200與LMG500的連接

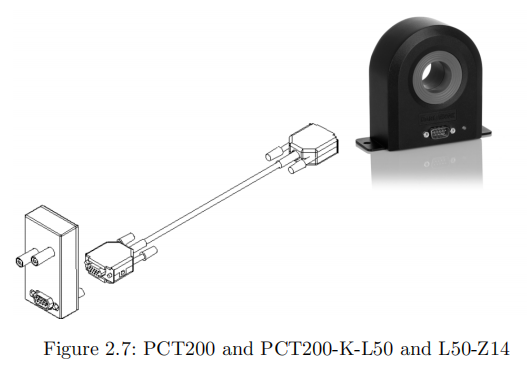

使用PCT200-K-L50和L50-Z14，通過LMG500供電。

這根電纜“PCT200-K-L50”用于將精密電流傳感器PCT200連接到電能表LMG500，并通過傳感器供電單元SSU4為其供電。連接到LMG500的連接器的內部電子設備包含PCT200頭部的調整數據以及序列號。LMG500的測量范圍名稱、傳感器名稱和校準數據會自動從傳感器的EEPROM中讀取。

LMG500與PCT200的測量范圍

精度

使用PCT200和LMG500的規格來計算整個系統的精度。增加測量值的±0.01%。增加±30 mA直流偏移容差。

14 連接延長

為了在電能表和PCT之間使用更大的連接長度，需要在PCT（DSUB9f插頭）和PCT連接電纜（DSUB9m插頭）之間連接一根屏蔽良好的延長電纜，并將兩個插頭擰在一起。這種延長電纜可以在ZES ZIMMER獲得：“LMG-Z-SVTxx”或“LMG-Z-DV”，長度從5米到50米不等。來自強電磁干擾環境的干擾可能會影響測量精度。這取決于整個系統中各自的安裝情況，ZES ZIMMER不承擔責任。
