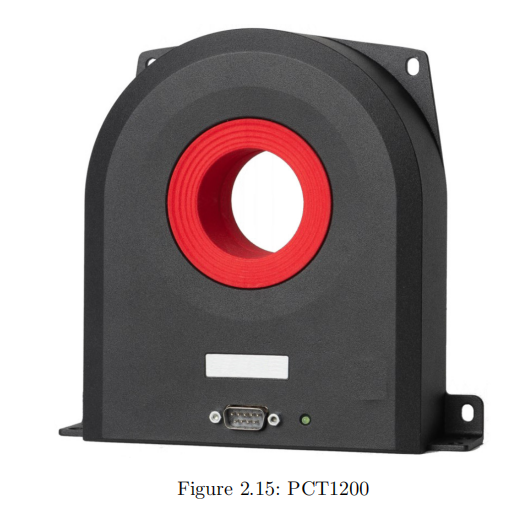

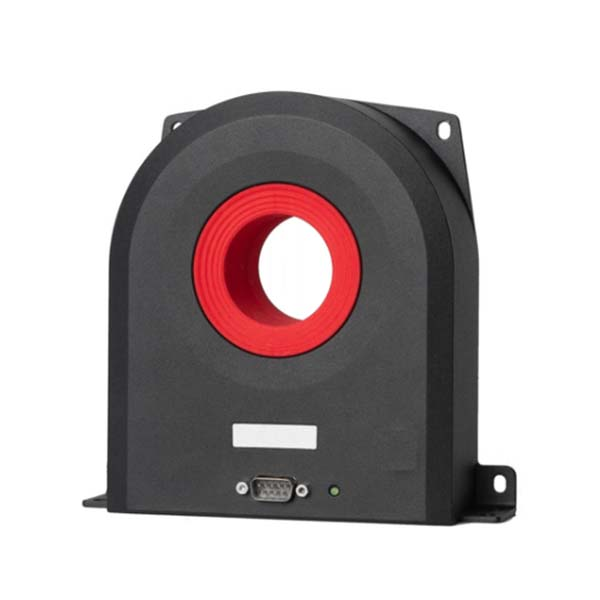

精密電流傳感器1200 A  PCT1200

一種無接觸、閉環、基于磁通門的電流測量傳感器，旨在提供極高的線性度和完整的工業溫度范圍。該傳感器具有鋁制外殼，用于屏蔽電磁干擾。

1、安全警告

始終先連接傳感器到儀表，然后連接傳感器到被測設備。

注意:使用無絕緣母線時，請考慮DSUB電纜絕緣或避免接觸!

請參閱安全建議章節【1.2→5】!

2 規格

3 精度規格

精度規格基于以下條件：正弦交流電流，環境溫度+23±3°C，校準間隔為1年，一次導體位于傳感器中央。

請參閱LMG連接電纜的規格，以獲取LMG測量范圍，并計算整個系統的精度。

4 PCT1200的DSU9連接器引腳分配

狀態引腳屬性：開路集電極輸出，正向方向從引腳8到引腳3。最大正向電流：10 mA。最大正向電壓：60 V。最大反向電壓：5 V。

5 安裝

強烈建議對傳感器頭部進行接地！即使產品上沒有安全接地的要求，出于安全原因，強烈建議將傳感器頭部PCT1200連接到大地！如果在安裝過程中發生損壞，裸露的導體連接到鋁制外殼，這將防止傳感器頭部和LMG連接電纜帶電。使用環形端子和為安裝的最大短路電流設計的帶齒鎖定墊圈將接地線連接到傳感器頭部PCT1200，并固定到其中一個6.5毫米安裝孔。也建議對傳感器頭部PCT1200進行接地，以消除電容耦合失真。

對于LMG600，使用連接電纜“PCT1200-K-L6”，并可選配延長電纜“LMG-Z-SVTx”或“LMG-Z-DV”。對于其他儀器，請使用供電單元PCTSIU4以及連接電纜PCT-DSUB在PCT1200和PCTSIU4之間。

此外，如果裸露導體可以使用上述隔離電壓，強烈建議僅使用絕緣導體。通過這種方式，可以防止傳感器外殼可能短路兩個導體。此外，當次級電纜接觸一次導體時，也不會有問題。

使用具有相應序列號的LMG連接電纜和PCT！

6 系統上電順序

不要在未給傳感器供電的情況下允許一次電流通過！盡管傳感器受到內部傳感器保護電路的保護，但在未正確供電之前，傳感器不會在一次電流施加的情況下開始正常運行。

1. 確保傳感器與電表LMG正確連接。

2. 打開電表LMG以確保傳感器的供電。

3. 等待直到綠色LED指示正常運行狀態。

4. 現在開始測量。

7 內部傳感器保護電路

在以下條件下，交流和直流一次電流都可以施加到額定電流的100%：

• 傳感器未供電且次級電路斷開

• 傳感器未供電且次級電路閉合

• 傳感器已供電且次級電路斷開

• 傳感器已供電且次級電路在測量過程中中斷

請注意，在所有四種情況下，傳感器核心都會被磁化，導致輸出偏移電流發生小變化（小于10 ppm）。

8 傳感器PCT1200與LMG600的連接

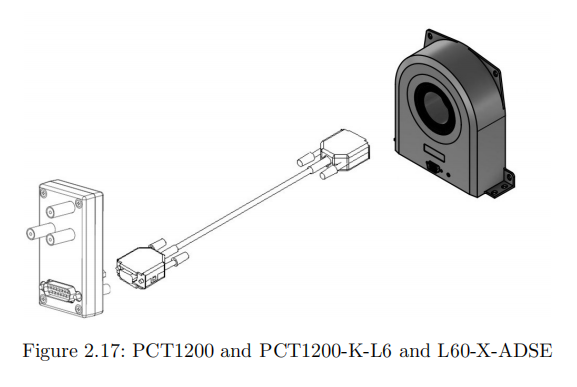

使用連接電纜“PCT1200-K-L6”和L60-X-ADSE，通過LMG600供電。

電纜“PCT1200-K-L6”用于將精密電流傳感器PCT1200連接到電表LMG600。連接到LMG600的連接器的內部電子設備包含PCT1200頭部的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀取。

供電電流限制

由于LMG640/641/670/671的供電電流限制，最多可以由LMG640/641/670/671供電3個PCT1200傳感器。對于4個或更多的PCT1200傳感器，請使用外部供電單元PCTSIU4或PCTSIU4-1U。

請注意，在將一個或多個PCT1200與PCT200或PCT600連接到同一LMG時，LMG的最大供電電流能力。

PCT1200-K-L6

連接

• 關閉所有電源

• 將標有“PCT1200”的連接器插入傳感器

• 將標有“LMG600”的連接器插入安裝在LMG600電流通道上的適配器L60-X-ADSE

• 現在打開電源并開始測量——被測設備至少應接通電源！

LMG600與PCT1200和PCT1200-K-L6的測量范圍

精度

使用PCT1200和LMG600規格來計算整個系統的精度。由于“最大峰值”受到LMG范圍以及電流傳感器的限制，請使用“范圍峰值用于精度計算”來確定LMG600的精度。

由于PCT1200-K-L6與直接電流輸入I*和I的內部連接，請使用LMG600精度規格來確定5 mA ... 5 A范圍的精度。

9 傳感器PCT1200與PCTSIU4的連接

為了通過PCTSIU4將PCT1200與其他具有電流輸入和供電的儀器一起使用。使用PCT-DSUB將PCT1200連接到PCTSIU4。通過兩個4mm連接器將PCTSIU4的次級電流輸出。

10 傳感器PCT1200與LMG95、LMG450或LMG500的連接

使用PCTSIU4為PCT1200供電，并通過兩個4mm連接器將PCTSIU4的電流輸出到LMG95。

11 連接延長

為了在電表和PCT之間使用更大的連接長度，可以在PCT（DSUB9f插頭）和PCT連接電纜（DSUB9m插頭）之間連接一根屏蔽良好的延長電纜，并將兩個插頭擰在一起。這種延長電纜可以在ZES ZIMMER購買，型號為“LMG-Z-SVTx”或“LMG-Z-DV”，長度從5米到50米不等。強電磁干擾環境可能會影響測量精度。這取決于整個系統中各自的安裝情況，ZES ZIMMER不承擔責任。
