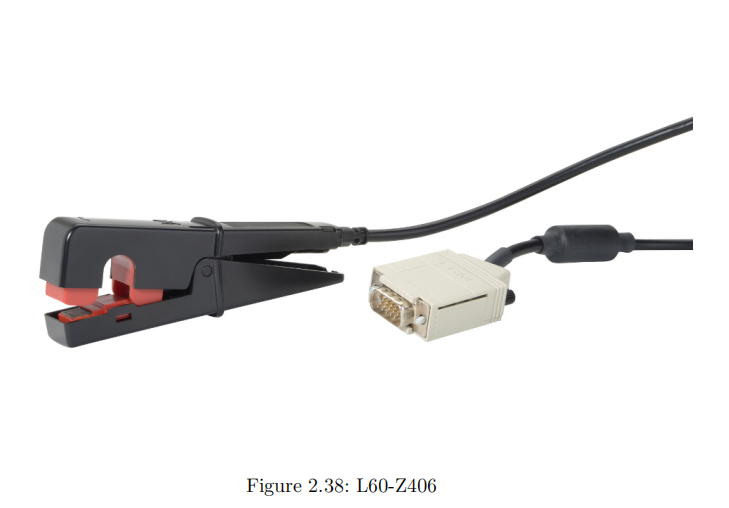

有源誤差補償?shù)慕涣麟娏縻Q形電流鉗 40 A（L60-Z406）

1 安全警告

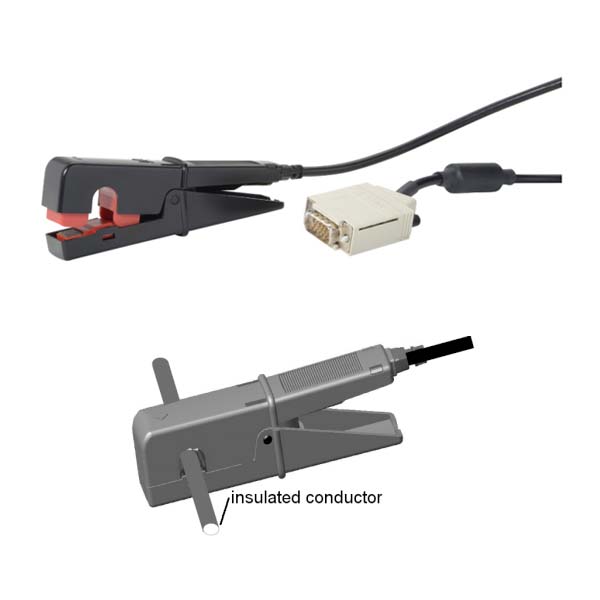

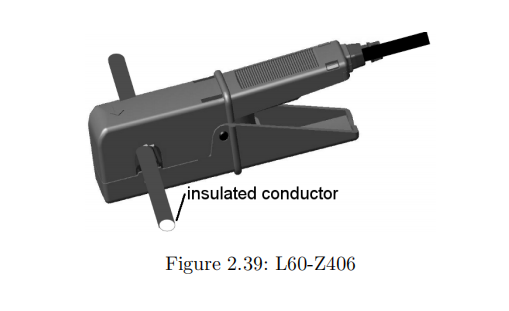

• 沒有安全隔離，僅允許在絕緣導體上進行測量！

• 始終先將傳感器連接到儀表，然后再連接到被測試設備。

• 在傳感器與負載電流和LMG沒有并聯連接的情況下操作傳感器會導致傳感器損壞，對用戶有危險！

• 連接電纜時沒有安全絕緣！避免接觸危險電壓！

• 請參閱安全建議章節 [1.2→5]！

2 規格

憑借其高基本精度，該鉗形電流表的下限截止頻率為5 Hz，上限截止頻率為50 kHz，非常適合用于測量頻率逆變送器輸出。內部誤差補償電路專為此應用設計。

3 精度規格

精度規格基于：正弦電流，環境溫度+23±3℃，校準間隔1年，一次導體位于夾具中央。數值以±（測量值+測量范圍峰值的百分比）和±（相位誤差的度數）表示。

耦合模式的影響：該電流鉗形電流表只能測量交流電流。直流偏移可能引起額外誤差。因此，該鉗形電流表只能與LMG設置：交流合模式一起使用。精度僅對本案例有效。

憑借其高基本精度，該鉗形電流表的下限截止頻率為5 Hz，上限截止頻率為50 kHz，非常適合用于測量頻率逆變送器輸出。內部誤差補償電路專為此應用設計。

4 電流鉗形表L60-Z406與LMG600的連接

使用電流傳感器適配器L60-X-ADS。

LMG600的連接器內部電子設備包含電流鉗形表L60-Z406的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器讀取。

LMG600與L60-Z406的測量范圍

精度

使用L60-Z406和LMG600規格計算整個系統的精度。

由于“最大峰值”受到LMG范圍以及電流傳感器的限制，請使用“計算精度范圍峰值”來確定LMG600的精度。

由于L60-Z406與傳感器和I的內部連接，請使用LMG600的精度規格作為電流傳感器輸入。
