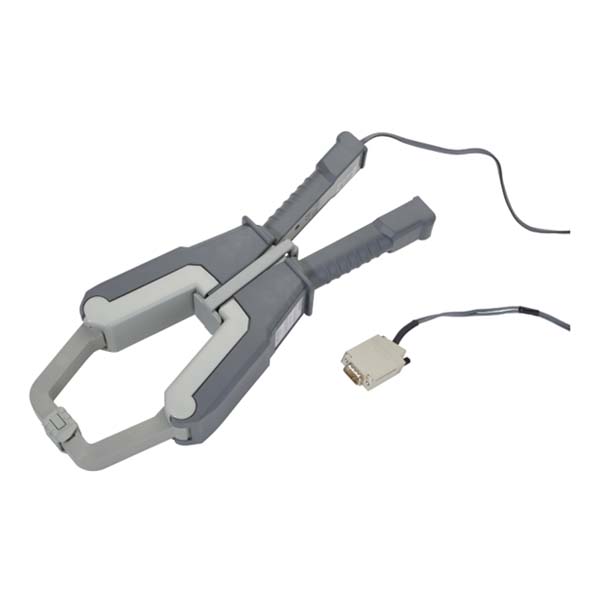

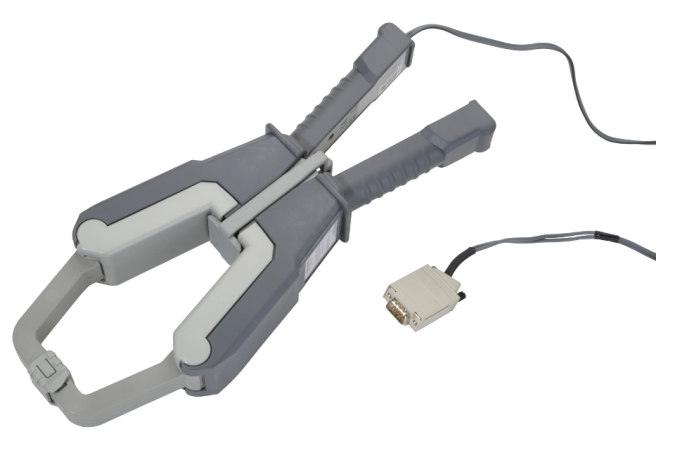

誤差補償交流電流鉗 3000 A (L60-Z66)

1 安全警告

• 始終先將傳感器連接到儀表，然后再連接到被測試設備。

• 在有負載電流的情況下操作傳感器，并且沒有同時連接到LMG，這將損壞傳感器并對用戶造成危險！

• 連接電纜時沒有安全絕緣！避免接觸危險電壓！

• 使用安全蓋“P”（圖2.46 [→54]）以防止在夾緊過程中發生短路！

• 請參閱章節安全建議 [1.2→5]！

2 規格

3 精度規格

精度規格基于：正弦電流，環境溫度+23±3°C，校準間隔為1年，一次導體位于鉗口中間，信號頻率50Hz至60Hz。

使用L60-Z66和LMG規格來計算整個系統的精度。

耦合模式的影響：此電流鉗只能測量交流電流。直流偏移可能會導致額外的誤差。因此，此鉗應僅與LMG設置：交流耦合一起使用。精度僅在此情況下有效。

4 電流鉗 L60-Z66 與 LMG600 的連接

使用電流傳感器適配器 L60-X-ADSE。

LMG600 的連接器內部電子設備包含了電流鉗 L60-Z66 的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀取。

LMG600與L60-Z60的測量范圍

精度

使用L60-Z66和LMG600規格來計算整個系統的精度。

由于“最大峰值”受到LMG范圍以及電流傳感器的限制，請使用“用于精度計算的范圍峰值”來確定LMG600的精度。

由于L60-Z66與直接電流輸入I*和I內部連接，請使用LMG600的精度規格來確定5 mA至5 A范圍。
