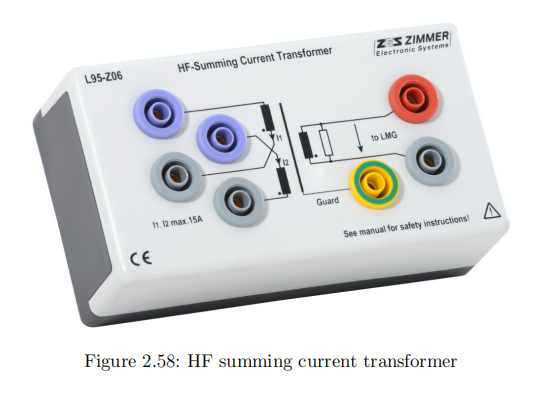

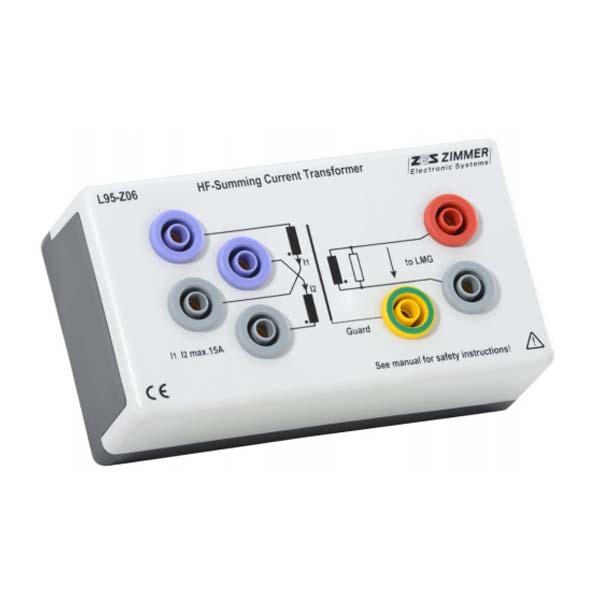

L95-Z06是精密功率計LMG的附件,具有高帶寬。它簡化了在高頻應用中具有浮動電位的輸出功率的測量。例如:照明應用,超聲波系統。高頻設計在高頻下提供好的精度。電流互感器具有電壓輸出,可以直接連接到LMG外部分流器。

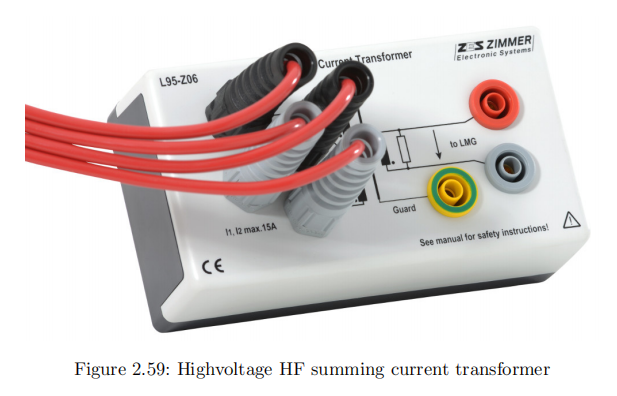

高壓版本L95-Z06-HV消除了4毫米安全插座作為輸入端子。通過使用高壓線消除了有限的間隙和爬電距離。所有其他規格與L95-Z06相同。
兩個電氣隔離的初級繞組適合串聯使用,以提高對小電流的靈敏度。也可以用于構建兩個(例如燈)電流的差異。如果不需要,次級初級繞組可以保持開放。
保護端子可以接地以繞過從輸入到輸出的電容電流。這減少了共模電壓引入的錯誤。
1 安全警告
始終先將傳感器連接到儀表,并接地保護端子,然后再連接到被測試設備。
保護端子必須接地,以繞過從輸入到輸出的電容電流。這也通過共模電壓減少了錯誤。
請參閱章節安全建議 [1.2→5]!
2 規格
項目 | 參數說明 |
額定輸入電流 | I1或I2時15A,或(I1+I2)時15A |
變比 | 18A : 3 V(設置比例為6) |
測量范圍 | 18A(I1和I2的總和) |
最大輸入 | I1時20A,I2時20A,持續1秒 |
帶寬 | 5 kHz ... 500 kHz |
輸出負擔 | ≥100 kΩ |
防護等級 | 2 |
溫度范圍 | -10°C ... +50°C |
輸出連接 | 安全插座4mm(使用扭絞線連接到LMG) |
保護連接 | 安全插座4mm,綠色/黃色 |
尺寸 L * W * H | 120 mm * 65 mm * 45 mm |
(a) L95-Z06
工作電壓 | 600V CAT III, 1000V CAT II |
輸入連接 | 安全插座4mm |
重量 | 200g |
(b) L95-Z06-HV
工作電壓 | 5 kVrms |
瞬時變過電壓 | 10 kVpk |
輸入連接 | 免費高壓線,約0.8m |
重量 | 300g |
3 精度規格
精度規格基于:正弦電流,環境溫度+23±3°C,校準間隔為1年。
振幅值精度規格(測量值的百分比) | 相位精度規格(度) | |
5 kHz ... 500 kHz | ±0.5% | ±1° |
使用L95-Z06 / L95-Z06-HV和LMG規格來計算整個系統的精度。
4 由于共模效應提高精度
在高頻應用中,對高共模電壓電位進行電流測量時,將此電流互感器的低輸出接地是有利的。LMG和電流互感器內部都有雙重電氣隔離:LMG內部和電流互感器內部。因此,次級側既沒有與負載電流的電氣接觸,也沒有與地面的電氣接觸:電流通道處于未定義的電位。通過從一次導體到完全浮動的二次變壓器側的電容耦合產生的寄生電流可能會影響測量精度。這些電流可以通過連接在二次側變壓器線圈內部的黃色插頭接地來繞過,從而補償這些電流的磁場,避免產生進一步的干擾和干擾。通過將浮動電壓降低到接近地面電位,可以提高高頻精度,但這也可能導致諧振鈴振,因此要注意不要扭曲測量精度。
